Touchpad 充放電轉換(Charger transfer)

這是一種從克希荷夫定理(Kirchhoff’s Circuit Laws)所發展出來的感測方法。主要靠著人體手指接觸時,電荷經由人體、大地後再回到感測電路,來判斷觸控按鍵是否有被按下的狀況。它必須要有外部電容隨時校正來保持偵測條件,屬於 Quantum 的專利。
它的等效電路原理為使用切換式電容器電路以及參考匯流排電容值(Csum),重複進行從較小的感測器電容器(Cp)至較大匯流排電容器(Csum)之間的電荷轉移步驟。匯流排電容器上的電壓值與感測器電容值兩者之間存在著比例關係,因此在固定次數的步驟後量測電壓值,或藉由計算達到某一電壓臨界值所需的步驟次數來決定該電容值。

[ 2009/06/30 ]  提昇職場競爭力,大家ㄧ起來學習!

掌握學習先機,重新尋回事業第二春
日前主計處公佈五月份失業率達5.82%,為協助失業勞工及就業能力薄弱者習得一技之長,順利進入職場,桃園縣政府賡續委託民間單位辦理98年度失業者職業訓練課程,以提升失業民眾就業技能及增進產業競爭力。
桃園縣政府勞動及人力資源處何處長采純表示:桃園縣政府每年均會委託民間團體辦理職業訓練課程,98年度爲因應景氣現況增加訓練內容及時數,辦理八大職類課程如下:(一)高科技、高學歷人才進階訓練類(二)保健及照顧類(三)資訊服務類(四)觀光休閒類(五)餐飲類(六)流通運輸類(七)創業類(八)其他類,預計開設39班次提供1,158人次受訓機會,截至目前為止已有23班開班,計675人受訓。
其中桃園縣政府委託中華民國紅十字會台灣省桃園縣支會辦理之「失智老人陪伴班」已於4月26日結訓,結訓之30名學員中有13名學員已成功就業,並分別至醫院、老人安養機構及社區中照護機構工作,經調查該班參訓學員中以中高年齡者占大宗(61%),結訓後成功就業之13名學員中有8名為中高年齡者、2名為負擔家計婦女、2名為就業保險自願性失業者,還有1名為大陸籍配偶,該名大陸籍配偶目前於桃園榮民醫院任職看護工作,其表示參加桃園縣政府辦理之失業者職業訓練學習到CPR、生命徵象、清潔與舒適等課程,受益良多,才知道生命當中有這麼多值得學習的東西。該班結訓至今才2個月,就業率已達43%,何處長特別鼓勵中高齡失業者,不要放棄任何的學習機會,只要有心學習,ㄧ定可以重新尋回事業的第二春。
桃園縣政府於7~8月份預計開班11班職訓班,包括「JAVA程式設計人員進階班」1班、「家事管理及生活照料人員訓練班」3班、「大廈管理及保全人員訓練班」1班、「遊戲測試暨指導員培訓班」1班、「觀光領隊實務班」1班、「美髮實務班」1班、「複合式美食小吃製作班」1班、「米麵食小吃製作班」1班及「電腦資料處理實用商業資訊技能班」1班,目前報名狀況相當踴躍,其中「大廈管理及保全人員訓練班」及「遊戲測試暨指導員培訓班」尚有名額,歡迎失業民眾踴躍報名,可電洽勞動及人力資源處03-3322101轉6808~6809人力資源科。
另桃園縣政府特別針對待業之原住民朋友於8月份辦理「特殊機具操作綜合班」1班、「原住民傳統歌舞班」1班及「原住民傳統服飾製作培訓班」1班,請有意參訓之失業原住民朋友逕洽原住民行政處03-3322101轉6682~6685文教輔導科。
本縣辦理職業訓練之公部門如下:
1.桃園縣政府 對象:待業民眾(網址:www.tycg.gov.tw,電話:03-3322101轉6808~6809)
2.行政院勞工委員會職業訓練局桃園職業訓練中心對象:待業或轉職中民眾(網址:www.tyvtc.gov.tw,電話:03-4855368)
3.行政院國軍退除役官兵輔導委員會訓練中心對象:待業或轉職中之榮民及榮眷(網址:www.vtc.gov.tw,電話:03-3321224轉702~707)
4.行政院青年輔導委員會青年職業訓練中心對象:役畢或持有相關證明之青年(網址:www.yvtc.gov.tw,電話:03-4641684)
歡迎有需要民眾參考運用,一技在身將受用無窮!歡迎失業朋友,加入職業訓練的行列。

2009年6月29日 星期一

Touchpad (Relaxation Oscillator)

弛張振盪感測:
弛張振盪感測方式基本上是使用量測充電時間的方法來做檢測。其中充電速率是由固定電流源的值和感測器電容值來做決定。較大的感測器電容器會需要有較長的充電時間,這一部份會運用到脈衝寬度調變器(PWM)與計時器來進行量測。假如我們用手指或觸控筆接觸到觸控開關,就會改變電容器的介電常數,充電放電週期時間就會變長,頻率就會相對應的減小。所以,我們測量週期的變化,就可以偵測到觸控按鍵是否有動作。
由於馳張振盪這類的設計就是靠 RC 的常數來判斷,所以手指的之間的容量很小,當 RC 常數大到某一程度時,則 R 必需要增加,而其結果往往會造成觸控部位的阻抗增加,變成比較會受到噪訊干擾影響。

「2009就業博覽會」現場徵才活動,請廠商共襄盛舉!

「2009就業博覽會」現場徵才活動,請廠商共襄盛舉!
新竹市政府將於7月30日(星期四)上午十時至下午二時,假新竹華麗雅緻大禮堂(公園路216巷30號)辦理「2009 就業博覽會」現場徵才活動,歡迎各企業廠商踴躍報名,共襄盛舉。 新竹市政府勞工處表示:市長林政則非常關心金融風暴中的民眾及在地廠商的需求,指示承辦單位配合辦理徵才活動,促使人才流通順暢,提高事業單位覓得適合人才之機率,同時能有效的協助剛畢業之學子們加入職場,以展開人生工作的新旅程碑,在就業市場取得雙贏的好契機。 勞工處辦理本次就業博覽會,除預定設置15個廠商徵才攤位外,並配合勞委會訓就合一政策展示職業訓練成果,有意轉換跑道的朋友們,可先行加入職訓行列,加強第二專長能力,以因應職場多元化的挑戰。 本活動完全免費,請新竹地區有職缺之企業廠商,共襄盛舉,加入徵才行列。 新竹市政府連絡專線:03-5318165。
刊登截止日:98.07.06

CSR完成併購GPS晶片廠SiRF的所有法定程序

精實新聞 2009-06-29 10:49:56 記者 賴宏昌 報導
藍芽晶片大廠CSR plc 26日宣佈,該公司已經完成併購GPS晶片供應商瑟孚(SiRF Technology Holdings, Inc.)的所有法定程序。6月25日為瑟孚在NASDAQ交易所的最後一個交易日,當天以4.11美元作收。根據協議內容,瑟孚將併入CSR美國分支。
CSR執行長Joep van Beurden 26日表示,未來60天內併購瑟孚的綜效將為CSR帶來逾3,500萬美元的營收CSR預計在7月底公佈第2季財報,屆時將對外公佈併購瑟孚的最新進度。CSR是在今年2月宣布與瑟孚簽訂合併協議。
CSR曾於2008年6月發表堪稱全球最高度整合的無線單晶片「BlueCore7」。BlueCore7結合了以下通訊功能於一身:Bluetooth v2.1+EDR、Bluetooth low energy(原名為Wibree)、eGPS(強化版GPS)、FM收音功能。CSR表示eGPS是一項革命性技術,使用者即使身處室內也能接收到定位資訊。相較之下,目前的GPS技術僅能滿足消費者的基本需求。

深圳 IC設計產值內地居首

【商報訊】記者從有關方面獲悉,去年深圳IC(集成電路)設計產業產值超過61億元,首次躍居全國大中城市第一位。深圳IC設計企業數量和產值已占全國份額1/5強。去年深圳全市IC設計企業及機構有116家,從業人員近8400人。其中,銷售額過5000萬的企業17家,過億元的企業8家,設計規模最高達7000萬門。據悉,深圳IC設計企業共申請專利1205件,已授權數295件。同時,深圳IC設計產品也已覆蓋產業鏈的高中低端,包括通信、智能手機、數字電視、移動存儲及多媒體、模擬和混合電路、RFID、處理器、信息安全等。深圳市科技研發資金今年首次設立重大產業技術攻關計劃,共資助35個課題,其中8個課題屬於IC領域,資助金額為4000萬元。同時深圳將積極推進IC設計產學研合作,研究制定IC產業的細分產業政策,進一步增強IC產業的發展后勁。按照規劃,未來5年深圳IC設計產業的銷售收入將達200億元,新吸引和培養IC專業人才5000人,人均產值將達到100萬元以上。

地皎恩師法語

人生最大的怨家不在身外,是來自內心的煩惱。因此,我們應時時提起正念,對治煩惱,減少造業的機會。

GPS Engine Board

GPS 衛星定位系統功能可以表現在不同的產品的形態上,例如 GPS Handheld、GPS Car system、GPS CF card、GPS Mouse… etc。但不管產品的形態為何,基本上 GPS 的接受器裡必須要有 GPS 衛星定位系統的主接受器我們一般稱之為引擎或引擎板( Engine ) ,此一主接受器完全只單一做接收衛星訊號的功能,並沒有發射無線電波的功能,而其目前可做成模組 ( GPS Engine/B or GPS Receiver Module or GPS Mouse ) 形態方式並與使用其它的介面電路連結然後應用在 GPS 產品上。
GPS Engine 的製造商甚多,代表性的廠商有Motorola、Garmin、EverMore ..等,目前尚有多家國內的 GPS 製造設計廠商,使用 GPS Chipset 自行製造 Engine Board 成為自有品牌或接受國外客戶 OEM or ODM 的方式。雖然廠商眾多,特性上略有差異,但是其接受電路結構大數大同小異。
GPS 接受器電路主要其基本構成包含有低雜訊放大器 ( LNA )、射頻濾波 ( RF Filter )、射頻電路 ( RF Chip )、數位處理器 ( DSP )、微處理器 ( uP )、快閃記憶体 ( Flash Memory )、記憶体 ( SRAM )、振盪器 ( Crystal ) 等元件。
Engine 接受器模組大概可區分為射頻前端 ( RF front end ) 和數位處理 ( Digital section ) 兩部份電路,其分別擔負不同的接收及解碼輸出的功能。
射頻前端部份大致由 LNA、BPF、RFIC 三部份電路所組成,其功能主要是負責把從 Antenna 接收 L1 1575.42 MHz 的射頻訊號經過混波降頻取出 Base band 所須的中頻訊號 4.092 MHz。
射頻部份的主要元件為射頻積體電路RFIC ,又稱為RF Front End Chipset 。RFIC 為一個 GPS 射頻訊號處理的積體電路,它有 Double-conversion、RF/IF down converter block 和 PLL frequency synthesizer 的功能。
數位處理部份則包括有GPS Base Band DSP、Micro Processor、Flash Memory、SRAM。這部份的電路功能除了接受射頻前端的輸出中頻訊號外,必須把訊號解調變出來並將訊號處理輸出,以便於使用者介面使用。而 Base Band 之解碼輸出,通常會依照 NMEA 0183 的輸出格式,但也有一些廠商會自行訂定出自有的輸出格式。但這種自行的輸出資料輸出格式,並沒有辦法與一般的電子地圖搭配,所以通常我們都會選擇使用標準的 NMEA 做輸出資料格式。

Caller ID FSK and DTMF

來話顯示的規格如果依其傳輸方式來區分,世界上主要有二種傳輸方法.一種為較簡易的雙音複頻 ( DTMF : Dual Tone Multi-Frequency ) 和另一種速度快,傳輸資料較複雜的移頻鍵控 ( FSK : Frequency Shift Keying ) 的方式.
DTMF 是一種複頻調變信號的傳輸,也就是目前電話機所使用的矩陣式的頻率編碼.由不同的高低頻率組成不同的數字及英文字代表,但此種方式只能表現出 “ 1, 2, 3, 4, 5, 6, 7, 8, 9, *, 0, #, A, B, C, D “ 這幾個字元.所以此種方式電信局交換機只能提供給使用者來電對方的電話號碼而已.目前所使用的國家只有小部份國家如瑞典,荷蘭,中國大陸等.因為 DTMF此種方式的傳遞資料有限,目前各國的規格趨勢都已慢慢改成 FSK 的方式.例如中國大陸官方的正式規格就已定成 FSK 的方式.
FSK 為一種移頻鍵控的方式,是用兩個頻率 F1 and F2 來代表 “0” and “1” . Caller ID 接收到 FSK 的信號後經過解碼後把它轉換為數位訊號後比對 ASC II 碼,轉換成一般使用者可以認知的訊息顯示在終端上.FSK 的訊息可以包括來話號碼;來話者姓名;來話時間;特殊訊息及語音留言訊息等等.目前使用此方式的國家規格有美國,加拿大,英國,日本,香港等.

慈濟電子報 - 每日靜思語

不用害怕力量小,就怕不肯發心做。只要有心,沒有什麼事做不成!

2009年6月27日 星期六

PSTN CO. Line

電信交換機的48 Vdc電壓會經過 Feed bridge 的電感提供電話線使用,電話機與交換局的距離,最多為 5Km. T1&T2 分別為不同的電話用戶.其語音訊號於通話中載於電話線上傳送.
此時電話線 Co. Line 的電氣規格計算如下:

Co Line short 電流 : 48Vdc / ( 200 ohm x 2 + 0 ) = 120mA

Co Line open 電壓 : 48 Vdc x [ ∞ / ( 200 ohm x 2 + ∞ )] = 48Vdc

用戶端的電話機距離電信局交換機的長度我們皆以公里 ( Km ) 數來計算,如果在其他國家如美國則以英哩 ( Kf ) 來做計算.而此段距離會因不同的國家規範而使用不同的直徑標準的電纜線.如目前我們國內所使用的為 0.4 mm cable.
在一般我們於實驗室中我們就必須使用Artificial Line 來模擬此距離. 0.4mm cable 每公里的等效電路為280 ohm // 50 nF .
假設我們現在電話機的直流阻抗為 300 ohm.則在 6Km 的狀態下,電話機的佔線電流 :

I = 48 Vdc / ( 200 ohm x 2 ) + ( 280 ohm x 6 ) + 300 ohm ≒ 20mA

在大多數的國家電信規範中,都會要求電話機的直流阻抗於20mA 的線電流情況必須小於300 ohm ,也就是佔線電壓必須在 6 Vdc 以下.以達到良好的佔線回路效果.

DCR ≦ 6Vdc / 20mA = 300 ohm

半導體 IC ESD


目前工業界認定一般商用IC必須通過 ESD 元件敏感等級為HBM測試要達+- 2 kV 以上, MM 測試要達 +- 200 V 以上, CDM 測試要達 +-1 kV以上.
在IC的製造和使用過程中,人體和機械與 IC 接觸的機會最多,由人體靜電和機械靜電損傷造成 IC 失效的比例也最大,所以在實際應用中工業界則大多採用 HBM 和 MM 模式來標注 IC 的靜電等級.

慈濟電子報 - 每週證嚴法師說故事(人生的本分)

每週證嚴法師說故事 - 人生的本分 有一則新聞報導說,一對年輕夫妻,他們有兩個女兒,大女兒三歲,小的才三個月。由於先生很喜歡賭博、釣魚和結交朋友,所以對妻兒很不關心,沒有負起家庭負責任。
太太一直勸他先生,有時甚至為此而吵鬧。她希望先生能多留一點時間在家裡,可是先生卻靜不下來,每天一樣出去找朋友。太太勸他時,他總是敷衍地回答:「好啦,好啦!我會改啦!」但事後依然故我,還是每天出門遊蕩。
如此經年累月,太太勸累了,一時想不開,竟以「死諫」來了斷。她先灌兩個孩子喝農藥後,自己再飲藥自殺。先生回來時,馬上報警,叫一一九來搶救。但是,她們母子已經往生好幾個小時了......
太太只留下一封遺書,寫滿了心中的怨恨與懊惱;表示先生不聽她的話,只知道賭博、釣魚、遊蕩,不照顧妻兒,她們才會走上絕路!
如果這位先生不沉迷於外境,也不會讓妻兒走上絕路啊!他未來的人生,是不是會生活在長久的內疚與後悔呢?這都是因為他的身心靜不下來,犯錯之後,所造成的遺憾。
其實人的本性原是清淨、良善的,只因後天的染上各種習氣,若無法改掉不好的習氣,就常會造成身心的痛苦;如果能時常保持清淨心,則不論遇到何種境遇,都會守人生的本分。

2009年6月26日 星期五

全球市場逐漸成熟 台灣半導體產業成長趨緩

上網時間:2009年06月26日
根據資策會產業情報研究所(MIC)的觀察,全球半導體市場從2000年之後的市場發展漸趨成熟,成長動力逐漸減弱,隨著受到金融風暴的衝擊,全球IC產能利用率在2008年第四季降至70%以下,整體產能成長停滯,甚至因DRAM廠商的減產而出現下滑。
MIC指出,台灣半導體產業也受到全球發展影響而出現緩慢的成長力道,可望於2010年起回升,但受限於下游3C產業與全球半導體市場成長動力趨緩,如果沒有相關的激勵政策投入,預估台灣半導體產業未來的長期發展將逐漸趨緩。
受到金融風暴的影響,全球排名前25名的IC供應業者中,有60%的營業收入衰退,市場呈現大者恆大的發展趨勢;而保持成長的廠商中,近半數是IC設計公司,其中以通訊領域的表現較佳,無線通訊IC廠商甚至有兩位數的成長。
資策會MIC副主任洪春暉表示,在產品功能融合的發展趨勢下,特別是通訊與多媒體產品,IC業者需具備更多元的通訊與週邊整合能力,而全球半導體產業將呈現大者恆大趨勢,台灣的中小型廠在未來將會面對更高度的競爭壓力。
而在新興週邊應用的發展趨勢下,半導體製造技術除朝向奈米化製程發展外,未來MEMS、高壓製程、次世代記憶體新興發展領域,皆是值得關注的發展方向。
此文章源自《電子工程專輯》網站:http://www.eettaiwan.com/ART_8800576787_480202_NT_d72b1dbf.HTM

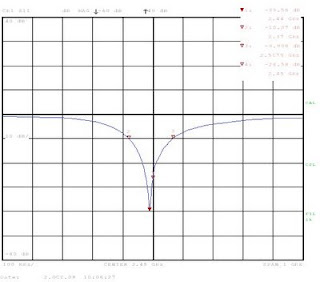

2.4G RF Antenna Return Loss


駐波比又稱電壓駐波比(VSWR: Voltage Standing Wave Ratio),電磁波傳遞從 A 介質傳導到 B 介質,由於介質不同,電磁波的能量有一部分會被反射。這種被反射的波稱為駐波,這是一種基本的物理原理。
由於阻抗特性的不同,一部分電磁波的能量被反射回來,我們常稱此現象為阻抗不匹配。駐波比,指的就是入射電波功率跟反射電波功率的比值。SWR 理想的比例為 1:1,也即是輸入阻抗相等於傳輸線的特性阻抗,但是這種情況是幾乎不可能達到的。駐波比越大,反射功率就會越高。由於是因為阻抗不匹配所造成,所以就把 A 介質跟 B 介質間的阻抗調到接近匹配即可。
另外, VSWR 又可轉換成另一項射頻參數叫 S。參數裡的 S11 ,這項參數被稱為 反射損失(Return Loss)。良好的天線阻抗匹配,會有比較低的反射損失,以致可以讓無線射頻傳送距離達到一個較好的情況。一般會把反射損失於應用的頻率範圍調整到 -10dB 以下,並讓中心頻率點趨近於阻抗匹配值,讓它可以達到最小的反射損失。

MM 機器靜電放電模式


慈濟電子報 - 每日靜思語

要看開、放下對身體的執著,才能得到自在。

2009年6月25日 星期四

HBM 人體靜電放電模式


Caller ID & SMS MCU Type


地皎恩師法語

許多人不了解人與人之間本質的不同,是影響感情和家庭和諧的重要因素。幸福的家庭生活,在於家庭裡的每個成員都能相輔相成,所以在異中求同的過程中,要就對方原有的樣子互相欣賞,不是照自己心中理想的樣子彼此期望,簡單來說,就是用誠懇的心,學習和對方「磨合」,不是用複雜的心,奢求對方和自己「謀合」。

颱風來襲時,勞工應否出勤及工資如何給付?

勞委會已發布「天然災害發生事業單位勞工出勤管理及工資給付要點」,明定包括颱風等天然災害發生時,如工作地、居住地或上班必經途中任一轄區首長已通告各機關停止上班,出勤有安全上的疑慮,勞工可不出勤。但因業務性質需要,需特定勞工照常出勤者,應由勞雇雙方於事前約定;有工會者,應徵得工會同意,無工會者,應經勞資會議同意。 因天災致未出勤,非可歸責於勞工,雇主不得視為曠工、遲到或強迫勞工以事假或其他假別處理,且不得強迫勞工補行工作、扣發全勤獎金、解僱或為其他不利之處分。勞工因天災致未出勤,與勞動基準法有關「放假」的目的及概念不同,亦難歸責於雇主,然雇主本應照顧勞工,宜不扣發工資。對於應雇主之要求而勉力出勤者,雇主更應「疼惜」,除照給當日工資外,宜加給勞工工資,並提供交通工具、交通津貼或其他必要之協助。 為避免無謂的爭議,天然災害發生時勞工之出勤管理及工資給付事項,除其他相關法令已有規定者外,勞雇雙方應參照本要點,事先於勞動契約、團體協約中約定或工作規則中規定;未有約定或工作規則未規定者,仍應參照本要點辦理。
新竹市政府勞工處關心您
刊登截止日:99.07.25

搶救失業潮 世貿創業大展祭好康

搶救失業潮 世貿創業大展祭好康
更新日期:2009/06/25 00:46 楊皓如
搶救畢業失業潮,26日在世貿一館舉辦的兩岸創業大展,也許是個提供靈感的好機會。
包括目前最熱門的油炸衛生問題,業者在現場立即示範專利健康的油炸機器,還有集結兩岸三地500家連鎖品牌,將近400個攤位的加盟廠商,讓有興趣自行創業的民眾,有機會一次做足功課,開創事業新契機!

2.4G RF Dongle block diagram


2.4G RF Mouse block diagram


南市/全球衛星定位系統GPS接收器 7/1日起實施檢驗

記者吳順永/台南報導
近年來全球衛星定位系統(GPS)相關商品已漸漸成為國人旅遊或找尋地點必需品,GPS產品種類也從旅行軌跡紀錄、攜帶式及車用導航到複合式附加行動電視、影音娛樂等,功能漸趨多元,廣泛使用於個人、家庭及企業界,其安全性甚為重要,經濟部標準檢驗局將自今年7月1日起將車用或攜帶式且具接收功能之GPS接收器列為強制性檢驗商品。標準檢驗局臺南分局表示,現今國際間對資訊及電子商品安全性之要求已為世界趨勢,經由檢驗淘汰不合格之劣質商品,除加強保障消費者使用該等商品之安全,並可提升國內相關產業水準。此次實施檢驗之檢驗項目為電磁相容性(EMC)及電氣安全規定兩項,對於經檢驗合格商品其商品本體均貼有商品檢驗標識,消費者在選購該項商品時,除考量品牌、圖資正確性、附加功能多寡外,更應注意是否貼有「商品檢驗標識」,以保障消費者權益。臺南分局呼籲製造廠商或進口商,儘速於7月1日前完成必要的檢驗程序,以確實掌握上市銷售商機,有關車用或攜帶式GPS接收器相關檢驗規定之訊息已刊登於行政院公報及經濟部標準檢驗局網站。
2009/06/24
Copyright c 1999~2007 NOWnews. All rights reserved.

慈濟電子報 - 每日靜思語

若心思太複雜,凡事顧慮多、煩惱多,本能就無由發揮。

2009年6月24日 星期三

慈濟電子報 - 每日靜思語

若能用心,道理就在眼前;若不用心,真理就與我們無關。

中聯通用戶連續在網12個月可獲可視電話

中聯通用戶連續在網12個月可獲可視電話
鉅亨網楊祺 上海06/24 10:13

6月24日消息,北京聯通近日表示,從即日起至200
9年12月31日,凡是辦理可視電話業務的客戶簽署《可視
電話業務終端優惠活動協定》,並承諾連續使用可視電
話業務12個月,即可獲得可視電話終端一部。並享用每
分鐘0.2元人民幣的可視通話本地通話費優惠。
此前,今年2月份,首次具備全業務運營能力的北京
聯通推出可視電話業務。凡是公眾后付費的聯通固定電
話客戶,都可以到北京聯通營業廳辦理可視電話業務。
當時北京聯通表示,可視電話基于先進的NGN寬頻網
路,為客戶推出的包括語音、可視通話及來電顯示、悅
鈴等增值服務在內的寬頻多媒體綜合業務,還將陸續推
出資訊流覽、視頻點播、廣告發佈等服務。
北京聯通稱,對從即日起至2009年12月31日的活動
期間,辦理可視電話捆綁組合或親情1+可視電話可選包
的客戶,免收可視電話裝機工料費。客戶辦理可視電話
業務可獲贈家庭閘道一部,但已有家庭閘道的客戶不再
重複獲得。
http://www.cnyes.com/

港偷書未算嚴重 防盜標籤難杜絕

港偷書未算嚴重 防盜標籤難杜絕
2009-06-19
【明報專訊】RFID(Radio Frequency IDentification )即射頻識別技術,又稱電子標籤、無線射頻識別,是一種通信技術,可透過無線電訊號識別特定目標物並讀寫相關資料,毋須識別系統與特定目標之間有任何直接或光學接觸,現已廣泛用於物流和產品之上,香港一些書店也會在書籍上,貼上RFID標籤,作為防盜工具。有本地大型連鎖書店負責人表示,偷書情况並不普遍,但承認即使店內有防盜裝置,但偷書問題始終難以完全杜絕。
商務書局:難再加强保安
商務印書館董事總經理陸國燊博士指出,間中有偷書的情况,特別是大減價人流較多之時。他指出,書店大門裝有防盜系統,一旦書籍未經付款而帶出店外,系統會響聲大作,但此舉仍難杜絕偷書,「書店人手不多,一間3層的大書店,連收銀員只有10多人,小型店舖更只有三數人,難以抓賊。就算防盜的警鐘聲響大作,小偷拔足而逃,店員亦難以追出,而且防盜系統也不時會誤鳴或失靈」。陸國燊說,放在近門口的書籍較易被偷,他說,每間書店點貨時一定發現有失貨、貨品破爛,難以避免,但偷書情况不見得特別嚴重。他直言難以再加強保安﹕「難道效法美國機場,搜查每個客人的包包?絕大部分客人不是來偷書,這做法不可行。只有加強職員訓練,在人流太多時,安排職員守在出口旁。」

[ 2009/06/24 ]  勞保平均投保薪資 製造業跌至2萬8,870元

產業景氣未見明顯復甦,隨著上班族平均薪資縮水,上班族勞保投保薪資也跟著衰退,根據勞保局統計,截至第一季,全體勞保平均投保薪資比去年底衰退0.23%,其中製造業衰退幅度達0.59%之多。中華人事主管協會執行長林由敏表示,勞保平均投保薪資攸關上班族各項勞保給付計算基礎,上班族不妨透過爭取加薪、兼差等方式,充實自己荷包的同時也墊高勞保平均投保薪資。
林由敏表示,勞保投保薪資往年都會隨著薪資成長幅度,微幅成長,去年第三季起,受到全球金融海嘯襲擊,上班族平均薪資大幅縮水,連帶衝擊勞保平均投保薪資的水準。
根據勞保局最新統計,至今年第一季,全體勞保被保險人平均投保薪資為2萬7,860元,比去年底減少了0.23%。其中製造業上班族的勞保投保薪資跌至2萬8,870元,比去年底縮水了0.59%之多。向來以高薪的金飯碗引人稱羨的金融保險業上班族,受到金融海嘯直接衝擊,勞保投保薪資也跌到3萬5,646元,減幅達0.52%。
林由敏觀察,勞保投保薪資是勞保各項給付的計算基礎,不論從生育給付、傷病給付,直到退休時的老年給付、老年年金等,全數都以勞保投保薪資計算。面對荷包縮水的時代,上班族應該尋找加薪或是開闢兼差的管道,充實荷包的同時也墊高自己的勞保投保薪資。
尤其勞委會從5月1日起放寬,受僱從事兩份以上工作的勞工,符合勞保投保規定時,必須由所屬雇主分別投保勞工保險,此舉對兼差族十分有利,如此一來,上班族的勞保投保薪資可以累計計算,等到晚年退休計算勞保年金時,墊高的勞保投保薪資計算勞保年金十分有利。
此外,產業景氣未見復甦,許多企業依舊採取人事凍結的策略,林由敏建議,此刻上班族不妨展現更積極的企圖心,例如自願加班或是自願接下主管交辦的事務,爭取表現機會,不但可加深主管印象,更能多方累積自己的實力、擴展工作職能,一旦達到主管預期的目標,不妨趁機提出加薪的需求,掌握加薪的時機。
林由敏提醒,職場大鍋飯的時代結束,上班族不能再像過去一樣,依賴企業齊頭式的加薪,或是每年固定調薪。在企業預算有限的時代下,除了積極的工作態度、具體的工作能力之外,如何拿出實際的戰績,更是主管考量調薪的重要依據。她同時鼓勵上班族,多多利用政府或是坊間的訓練機會,充實工作職能,厚植自己的實力,累積日後加薪升遷的本錢。

2009年6月23日 星期二

地皎恩師法語

「真」就是不虛偽、不改變,以「真情」為出發點的家庭關係,是個人幸福的泉源,更是社會安定和文化傳承的磐石。學佛,就是在生活中學習佛陀偉大的智慧,以退為進,以柔克剛,以接納代替排斥,方能創造幸福美滿的人生,而成就自利利他的功德。

Touchpad Cover

2.4G RF module


ELAN eKT touchpad IC


美國空軍出面闢謠 GPS系統運行良好

2009-06-22 15:40:26
作者:金偉
  6月14號還是美國開始調整GPS衛星信號,絕大部分用戶無法使用GPS的情況已經過去了,而美國空軍目前也出來表態,稱目前軍用及民用GOS導航衛星的已經解決了最近的一些技術問題,暫且不知道和本次大範圍調整衛星信號是否有關。
在上周五的新聞發布會上,空進上校Dave Madden,目前主要負責GPS系統的相應事務,經過三個月的研究和地面模擬,解決了目前收集到的一些技術問題。而新衛星的發射時間預定在2010年2月下旬,最初預定時間是今年夏季發射。
  雖然沒有直接反駁問責署的報告,不過卻強調了目前有信心滿足用戶的需要,而且目前GPS的運行狀態很好,在多處確定的信息看來GPS的信號准確度約為2英尺(約60.96厘米),這已經是很好的成績了。
http://news.sina.com/

2009年6月22日 星期一

[ 2009/06/22 ]  主計處公佈98年5月失業率5.82% 失業人數為63.3萬人

98年5月就業人數1,024萬1千人,較上月增加1萬5千人或0.15%;較上(97)年同月則減17萬2千人或1.65%。受部分畢業生投入勞動市場影響,5月失業人數為63萬3千人,較上月增加8千人;失業率為5.82%,較上月上升0.06個百分點,較上年同月亦升1.98個百分點;經調整季節變動因素後之失業率為5.84%,較上月上升0.07個百分點。5月勞動力參與率為57.76%,較上月上升0.06個百分點。
世界主要國家(地區)最新失業率如下:美國9.4%,加拿大8.4%,德國8.2%,英國7.2%,香港5.3%,日本5.0%,韓國3.9%,新加坡3.2%。
一、勞動力狀況:
本(98)年5月勞動力人數為1,087萬4千人,較上月增加2萬3千人或0.22%;如與上(97)年同月比較,亦增4萬5千人或0.42%。5月勞動力參與率為57.76%,較上月上升0.06個百分點,較上年同月則降0.49個百分點。1至5月平均勞動力參與率為57.80%,較上年同期下降0.41個百分點。
按年齡層觀察,15至24歲年齡者勞動力參與率27.92%;25至44歲年齡者勞動力參與率84.13%;45至64歲年齡者勞動力參與率60.28%。
二、就業狀況:
5月就業人數為1,024萬1千人,較上月增加1萬5千人或0.15%,連續2個月成長,顯示整體勞動市場成長已轉趨穩定;如與上年同月比較,則減17萬2千人或1.65%。1至5月平均就業人數為1,024萬3千人,較上年同期減少14萬3千人或1.37%。5月各部門就業人數與上月比較,服務業部門與工業部門分別增加8千人與6千人或0.14%與0.16%,農業部門亦增加1千人或0.23%。若與上年同月比較,工業部門與服務業部門分別減少16萬2千人與1萬6千人或4.22%與0.26%;農業部門則增加6千人或1.13%。
三、失業狀況:
5月失業人數為63萬3千人,較上月增加8千人,其中因工作場所業務緊縮或歇業與初次尋職而失業者分別增加4千人與3千人,因對原有工作不滿意而失業者則減少1千人。與上年同月比較,失業人數計增21萬7千人。1至5月平均失業人數為61萬8千人,較上年同期增加20萬2千人,其中45至64歲年齡者平均失業人數為13萬8千人,較上年同期增加5萬4千人或64.21%,增幅居各年齡層之冠。 受部分畢業生投入勞動市場影響,5月失業率為5.82%,較上月上升0.06個百分點;如與上年同月比較,亦升1.98個百分點。經季節調整後失業率為5.84%,較上月上升0.07個百分點;與上年同月比較,亦升1.92個百分點。1至5月平均失業率為5.69%,較上年同期上升1.84個百分點。
按教育程度別觀察,國中及以下程度者失業率6.15%;高中(職)程度者失業率6.13%;大專及以上程度者失業率5.38%,其中大學及以上程度者失業率5.63%。按年齡層觀察,15至24歲年齡者失業率13.59%;25至44歲年齡者失業率5.96%;45至64歲年齡者失業率4.01%。
5月失業者平均失業週數為27.4週,較上月延長0.6週,其中初次尋職者為38.4週,較上月延長2.6週;非初次尋職者為25.6週,亦較上月延長0.2週。
四、非勞動力:
5月非勞動力人數為795萬2千人,較上月減少4千人或0.06%,其中想工作而未找工作且隨時可以開始工作者18萬4千人;求學及準備升學者223萬8千人;料理家務者236萬9千人;高齡、身心障礙者228萬7千人。如與上年同月比較,計增19萬人或2.44%。1至5月平均非勞動力人數為792萬9千人,較上年同期增加17萬4千人或2.24%。
註:有關人力資源調查編製方法與名詞定義、資料發布時間等請上網查閱網址:http://www.stat.gov.tw/(點選「就業、失業統計」)

地皎恩師法語

無處不修行,時時觀自在,凡事不固執自己的立場,臨遇逆境時,只反求諸己。

ESD Damage 發生原因


2.4G 倒 F ANT


慈濟電子報 - 每日靜思語

若肯用心於日常生活中,則語默動靜無一不是教化。

2009年6月19日 星期五

地皎恩師法語

修行要在動、靜中磨練定力,動中不亂其心,靜中不生貪逸之想。

Touch pad chip eKT4306

The eKT4306SO20J is low-cost single chip solution for capacitive touchpad and It has an on-chip2K×13-bit Electrical Flash Memory and 256×8-bit in system programmable EEPROM. This series are 8-bitRISC architecture microcontroller devices with I2C-slave (Normal/Fast Mode) mode.For function application, the eKT4306SO20J support Button information for customers. In datacommunication, BTN and Direct Key mode are provided for customers. Customers can use the BTNmode to get valid button messages to easily develop their system, and they can get button information fromI2C interface and to control relative peripheral component. In Direct key mode, customers can sendinstruction via I2C interface to control the eKT4306SO20J operation mode.The capacitive touchpad sensor is covered with a plastic or glass case. It can auto-calibrate theparameter for a wide range of capacitance on the touchpad sensor (5pF~35pF).The system controller converts finger data to button presses, depending on finger location and humaninterface context.

半導體 IC 靜電放電測試失效的判定

靜電放電的測試中,必須要判斷 IC 本身是否已遭到 ESD 破壞,才能決定是否繼續後續做測試,通常對 IC 是否已被 ESD 破壞失效會有下列幾種判定方式.
1). 絕對洩漏電流判定方式 :
IC pin 受到 ESD 破壞會造成洩漏電流( Leakage current ),若漏電流大於 1uA 或 10uA 則可判定 IC 失效.洩漏電流會隨著所加的偏壓大小而增加.
2). I/V 飄移判定方式 :
IC 被 ESD 破壞後,從 IC 輸入或輸出腳看進的 I/V 曲線會產生偏移量.I/V 曲線偏移量如果大於 10% 或 20% 或 30%,則可判定 IC 受到 ESD 破壞而失效.
3). IC功能觀測方式 :
就是以完整未經過 ESD 測試的 IC 做功能上的比對,如果受測過 ESD 的 IC 已經無法如未經測試 ESD 的 IC功能,則可判定受測 IC 已受到 ESD 測試所破壞失效.
綜觀上述, IC 的 ESD 的測試有不同的測試模式以及不同認定的失效標準,所以不同的 IC 失效判定法則及不同的測試模式下,所測出的 ESD 臨界電壓點將會有所認定上的差異.故一般 IC 半導体對於 ESD 的受測結果必須標註在何種測試模式下及何種判定失效方式,以求得與各廠家的認定標準一致性.這樣測試出的 ESD 耐受性才會俱有真實的意義.

慈濟電子報 - 每日靜思語

做人圓融,事情才能圓滿,人事圓滿,就表示自己真懂道理。

2009年6月18日 星期四

靜電放電故障臨界電壓點

半導體 IC 的靜電放電測試,最主要是要找出半導體 IC 對於 ESD 破壞的最高容許程度,藉以輔助電子產品提昇對於 ESD 的破壞的承受能力.但是很重要的一個認知, IC 半導體本身對 ESD 的抗禦能力提昇,並不能完全代表電子產品就可以完全通過任一電子產品的靜電放電測試規範,因為電子產品的靜電放電承受能力,除了IC 半導體靜電抗禦力外,還需要週邊電路元件、PCB Layout 、外在機構…等重要抗 ESD 因素配合,才能讓電子產品毫無問題的通過電子產品 ESD 測試規格,以提高電子產品的品質.在半導體 IC 中可以抵抗靜電放電最高的容許值,我們稱為靜電放電故障臨界電壓點 (ESD failure threshold).

地皎恩師法語

溫是不急不慢,和是外同他善;要學習溫和,溫和能突破一切障礙,化危機為轉機。

2.4G K+M Mouse application schematic


Touch pad IC eKT2101 & eKT4306


慈濟電子報 - 每日靜思語

再荒蕪的土地,只要有人肯撒種、耕耘,很快就會綠油油地,充滿豐收的生機。

2009年6月17日 星期三

慈濟電子報 - 證嚴上人開示(知足才是真公平)

人與人間之所以無法和平相處,起因於無止境的追求──物質生活、名利地位……,另外還有比較心──個子矮的想跟高的人比、貧困的想跟富有的人比、愚癡的想跟智慧的人比……;如果追求不到第一,就產生了「不公平」的想法,競爭、鬥爭等等亂象也因而發生。
其實,世間怎麼可能達到完全的公平呢?很多事是難以平等的;在無法公平之下爭平等,是不是很痛苦呢?
學佛,就是要學習如何知足、圓融與圓滿、不計較;如果一定要爭到平等,就會產生破壞的舉動。
追求公平 總是求一缺九
佛經裏有一段故事──一位家財萬貫的長者在臨終前,交代族裏一位長老為他分配遺產給兩個兒子。這位長老心想:「財產如果沒有公平分配,兩兄弟都會有話說。」
為了公平分配,這位長老想到一個方法──將每樣東西都分成兩份。桌子鋸成兩半、碗及盤子敲成兩半、衣服剪成兩半……,所有的東西都分割成兩半,以示公平。
想想看:為了要爭到完全公平,最後的結果居然是兩敗俱傷。這是真正的公平嗎?這是愚癡啊!人再怎麼追求,都是求一缺九啊!
人世間要求與人平等、高人一等,實在很難!
相同的東西,只因人心有分別,所以才有不同的價值。何謂公平、何謂不公平?真的很難定論。只要我們的心知足了,一切就公平;心知足了,就會覺得一切富足。學佛就是要時時心安、了解道理;這個道理如果能看透,就沒什麼好爭的。
人間空幻 彷如水中撈金
佛陀說,人生空幻如泡影。生命無常,什麼時候會結束,誰也不知道;一生力爭得來的物質、財產,到底有多少時間能享用呢?又有那些能永遠擁有呢?
佛經裏有一段譬喻──
一位年輕人在岸邊看到水中有一塊閃閃發亮的金塊,他看了很高興,趕快跳進水裏撈取。但是,任憑他怎麼撈都撈不到;筋疲力竭、全身既濕又髒的他只好上岸休息,沒想到在水波平靜之後,金塊又顯現了。
他想:「水中的金塊到底在哪裏呢?我明明看到了,為什麼撈不到呢?」於是他又跳下去撈,還是徒勞無功,他實在很不甘心!
這時,父親出來找他,看到兒子全身濕淋淋又髒兮兮的,問道:「到底發生什麼事?」兒子回答:「我明明看到水中有金塊,但是不管怎麼撈都撈不到。」
父親看看平靜的水面,再抬頭望著樹,說:「你看,金塊不是在水中,而是在樹上!」
這則故事是在譬喻凡夫總是為名利、空幻的東西奔波、辛勞,而這一切都只在一念心。
有的人是因為「人生很苦,要趕快找到解脫的方法」或「我要求神通」所以才修行,但是修行若沒有正思、正見、正念、正業,路就會走偏。所以,學佛就是要了解道理,了解人間空幻猶如水中的金塊一樣。
我們要常保知足的心,對人事物善解、包容、感恩,如此才能圓融、圓滿,才不會一直想要爭平等。
世間難有平等,幸福的人生一切從心起,要時時多用心啊!

Touch pad chip eKT2501

The eKT2501 is low-cost single chip solution for capacitive touchpad. It is 8-bit RISC architecture microcontroller devices with Serial Peripheral Interface (SPI-Slave), I2C-slave (Normal Mode).
For function application, the eKT2501 support two group Slider and Button information for customers. In operation mode, eKT2501 only support Protocol for customer.
The capacitive touchpad sensor is covered with a plastic or glass case. It provides auto-calibrate the parameter for a wide range of capacitance on the touchpad sensor (5pF~35pF). The system controller converts finger data to button presses, depending on finger location and human interface context.
The eKT2501 supports multi-package for various application. Package types are QFP(32 pin) and SOP(28/24/16 pin).

2.4GHz module FCC pretest

為方便 2.4GHz 射頻模組的應用以便產品研發後可快速通過 FCC 的認証,縮短開發時程, 2.4GHz 射頻模組可先到實驗室做 FCC Part 15.249 的預測試(pretest)動作,以確保符合要求。
待測的 RF module 必需要有 3 個 TX 發射頻道進行測試,一般選用在低頻道 2405MHz、中頻道 2447MHz、高頻道 2477MHz。待測物模組,必需安裝在特 殊的測試製具,藉由 MCU 對 RF IC 模組進行控制頻道切換及發射,在 EMC 暗室中進行測試。主要是對於工作於 902 ~ 928MHz, 2400 ~ 2483.5 MHz, 5725 ~ 5875 MHz, and 24.0 ~ 24.25 GHz 頻帶的設備必須遵循 FCC Part 15.249 部分,允許的場強最高 50mV/m (距離 3m)。諧波限制在 500μV/m,同時其他雜波信號被限制在 50dBc,但對發射的內容和持續時間則沒有限制。

慈濟電子報 - 每日靜思語

感恩人的人,恆被人感恩;愛人的人,恆被人愛。

2009年6月16日 星期二

地皎恩師法語

眾生的嫉妒,來自於執我的卑慢─『惡見其好』。若覺得不如人,就先起五分的自卑,自卑一起,嫉妒隨即而生,這嫉 妒又加強了五分的作用力,覺得別人沒有什麼了不起,如此傲慢就產生了。

Touch pad chip eKT2101

The eKT2101 is low-cost single chip solution for capacitive touchpad. It is 8-bit RISC architecture microcontroller devices with Serial Peripheral Interface (SPI-Slave), I2C-slave (Normal Mode).
For function application, the eKT2101 support Button information for customers. In operation mode, eKT2101 can support Protocol and I/O mode for customer. Developer can use I/O mode to get a valid button message and develop their system very easily, and no longer need to decode the communication package.
The capacitive touchpad sensor is covered with a plastic or glass case. It provides auto-calibrate the parameter for a wide range of capacitance on the touchpad sensor (5pF~35pF). The system controller converts finger data to button presses, depending on finger location and human interface context.
The eKT2101 supports multi-package for various application. Package types are QFP(32 pin) and SOP(28/24/16 pin).

2.4G Antenna


2.4GHz module PCB 天線常見的 pattern 有倒 F 狀或是摺疊狀(meander)…等,它必需根據 PCB 板材來確定走線的寬度、厚度、周圍間隔距離,來做好阻抗匹配,而一般 PCB 天線的長度則必需要為 1/4λ。可以先使用 ANSOFT 或 IE3D 等軟體模擬以達到良好的設計效果。
此外為了避免設計的 PCB 天線因為誤差或周邊元件等因素影響,在天線與 RF IC ANT Pin 中,會再建議擺入電感電容元件所組成的 π 型 Matching 電路,以便做為阻抗匹配調整使用。

慈濟電子報 - 每日靜思語

食衣住行謹慎端莊,是生活的功夫,也是生活的文化。

2009年6月15日 星期一

地皎恩師法語

修行不離日常生活,以知痛癢的心,善事相處之道,不為違逆罣礙;以順心對待週遭的人事物,則一切皆會順心如意。

Touchpad chip IC

The eKTP8733N is 8-bit microprocessors designed and developed with low-power and high-speed CMOS technology. Integrated onto a single chip are on chip watchdog (WDT), RAM, ROM, programmable real time clock counter, internal/external interrupt, power down mode, Two 8-bit timers, SPI, I2C, Touch Pad, 12 bits high sink, 8 bits high driver, LVD, LVR and tri-state I/O. It is equipped with a 4K*13-bit Electrical One Time Programmable Read Only Memory (OTP-ROM). With its OTP-ROM feature, it is able to offer a convenient way of developing and verifying user’s programs. Moreover, user can take advantage of ELAN Writer to easily program his development code.

慈濟電子報 - 每日靜思語

若只接觸美好的事物,無法體會真理;必須走入苦難的地方,才能有所領悟。

觸控螢幕IC市場已成兵家必爭之地

觸控螢幕IC市場已成兵家必爭之地
上網時間:2009年06月15日
觸控螢幕技術其實已經發展了好一段時間,但卻一直到Apple推出具備迷人觸控螢幕功能的iPhone之後才鹹魚翻身;Apple還為iPhone開發了專屬的觸控螢幕ASIC。看好觸控螢幕IC市場前景,不少晶片供應商前仆後繼試圖切入或拓展此一技術領域版圖,但這個新市場恐怕會競爭越來越激烈,而且非常敏感。
根據市場研究機構Gartner的預測,電容式觸控螢幕與觸控按鍵控制器市場,將在2012年達到13億顆的出貨量規模,年複合成長率44%。「拜iPhone風潮之賜,電容式觸控螢幕快速成為手機的常見配備;」Gartner分析師Amy Leong預言:「觸控螢幕技術的下一個大商機將會是在PC應用領域。」
市場上沒有完美的觸控技術
「在過去,電容式觸控技術曾被廣泛應用在筆記型電腦的觸控板上,而現在製造商則是將該技術以觸控螢幕、近距離觸控感應按鍵/滑條(sliders)、以及多點觸控滑鼠板(multi-touch mouse pads)等形式,引進PC與PC週邊設備。」Leong表示。那觸控技術在PC應用領域的關鍵推手為何?她認為,其中一個關鍵動力會是即將問世的微軟Windows 7作業系統,因為它是首款針對多點觸控功能做了最佳化的作業系統。
此外觸控螢幕技術有很多種,包括電阻式(resistive)、電容式(capacitive)、表面聲波(surface acoustic wave)、紅外線等等... Leong表示,並沒有哪種觸控技術是完美的,目前應用在PC市場的各種觸控技術,也還沒有明顯的勝出者;不過電容式觸控技術顯然是對早期使用者來說較為成熟的一種。
但電容式觸控螢幕的成本有隨著螢幕尺寸增加而越來越高的趨勢;以主流筆記型電腦15吋左右的螢幕來說,電容式觸控螢幕的成本是現有標準螢幕的3倍以上。電容式觸控螢幕的高貴身價,給了其他競爭技術機會,像是多點電阻式觸控技術,以及光學技術。
觸控螢幕技術供應商活力十足
以廠商來看,目前觸控螢幕晶片供應商包括Atmel、Broadcom、Cypress、Microchip、Renesas、Synaptics等等,氣氛也十分熱絡──去年,Atmel宣佈併購電容式感測技術IP暨使用者介面解決方案供應商Quantum Research;接下來Microchip也宣佈併購通用觸控螢幕控制氣軟硬體方案供應商Hampshire。
今年三月,Renesas與Omron宣佈合作開發電容式觸控感測器技術,Renesas並將把Omron的觸控感測技術整合在工業與消費性應用的R8C系列16位元微控制器中。今年五月,Atmel發表整合式電容觸控螢幕技術maXTouch,該技術與其AVR系列微控制器結合,號稱可提供快速反應、高精確度的觸控螢幕性能。
六月份,Synaptics也發表了名為ClickPad的觸控板解決方案,能為消費者與企業使用者在較小型的筆記型電腦(特別是Netbook)上,提供較大範圍的多手指控制功能。此外,IDT也在近日宣佈透過收購Leadis的觸控感測器技術部門,進軍這個正夯的市場。
(參考原文:Touch screen IC market gets touchy,by Mark LaPedus)
此文章源自《電子工程專輯》網站:http://www.eettaiwan.com/ART_8800575554_480502_NT_e0137b03.HTM

2009年6月13日 星期六

不同應用對 LED 的要求


地皎恩師法語

◎ 梁皇寶懺云:「舉足下足無非道場」,當你 發現即使是最親近的家人,彼此間仍存在著許多差異時,是否願意打開心窗,在彼此的 差異中磨練耐心,淨化習氣,以了解化解誤 會,以寬容代替處罰呢?良好家庭關係的建立,確實是一條精神成長之路,也是一條讓 生命更趨向完整、更富於慈悲和智慧的孕育之路。

中芯國際張汝京:消費信心回籠 帶動中國晶片需求復甦

中芯國際張汝京:消費信心回籠 帶動中國晶片需求復甦
鉅亨網編譯吳國仲.綜合外電06/12 22:55

根據《彭博社》報導,中國最大半導體廠中芯國際
(00981-HK;SMI-US) 表示,當地晶片需求正逐漸回溫
,第三季訂單可望超越第二季。
中芯國際總裁兼執行長張汝京受訪時說:「從今年
一月開始,公司每個月的業績均有成長」他補充,從各
方對第三季的預測來看,呈現的是明顯復甦趨勢。
中國去年11月宣布的 4兆人民幣(約5850億美元)振
興經濟方案,有效帶動了當地電視、手機與其它電子設
備的晶片需求。張汝京樂觀預估,2009全年應可終止連
續四年財報虧損。
12日收盤,中芯國際股價下跌3.5%至0.42港元,今
年累計上漲29%。
張汝京表示,本季產能率較第一季增加近 1倍。中
芯國際四月曾公佈,第一季產能利用率由去年同期的
92.1%驟降至34.9%。
張指出,消費者信心水準是最主要的驅動力。他強
調,中國政府不需要紓困銀行,因此財政支出計畫的成
效卓著。
中芯國際今年第一季營收1.465億美元,淨損1.784
億美元,但虧損較去年同期的 2.249億美元縮小。
張汝京五月曾說,半導體產業最壞的時期已過,中
國市場將最先復甦。從訂單反映出的全球需求來看,亞
洲將比歐洲率先復甦,其中大中華區更是其中恢復最快
的市場。
http://www.cnyes.com/

2009年6月12日 星期五

2.4G Mini dongle application


Gartner:3年後觸控式產業出貨量激增44% 下個戰場在PC市場

Gartner:3年後觸控式產業出貨量激增44% 下個戰場在PC市場
鉅亨網編譯張正芊 綜合外電06/12 13:15

觸控式螢幕技術儘管在科技業已存在數年,但大部
分時候皆沉寂發展,直到最近 Apple Inc. (AAPL-US;
蘋果) 智慧型手機 iPhone 將這項功能發揮得淋漓盡致
,令眾人側目,才又掀起業界對它的熱潮。
根據電子產業研究機構 Gartner Inc. 預估,至 2
012 年觸控螢幕及觸控按鍵控制器產業的出貨量,將較
目前激增 44% 達 13 億個單位。
機構分析師 Amy Leong 便指出,由於 iPhone 大成
功,「造成電容式觸控 (capacitive touch) 螢幕在手
機市場迅速成為主流。」
儘管蘋果聲稱 iPhone 的觸控式螢幕技術,使用的
是公司自行研發的 ASIC (特殊應用IC),而非現成零件
﹔但受到上述趨勢鼓舞,晶片製造商依舊前仆後繼擴展
或加入觸控式螢幕 IC 市場,戰況預期炙烈。
Leong 預言,觸控式技術下一波「大熱潮」,會出
現在個人電腦 (PC) 市場。儘管過去電容式觸控技術,
已廣泛運用在筆電的觸控板 (touch pad),「然而製造
商現在正將運用在 PC 及 泛 PC 設備上的電容式觸控技
術,拓展至觸控式螢幕、距離感測觸控 (proximity to
uch-sensing) 按鍵和滾軸,以及多點觸控滑鼠板。」
Leong 並補充,微軟 (Microsoft Corp.﹔MSFT-US
) 的新作業系統 Windows 7,將會啟動觸控式螢幕在個
人電腦產業蓬勃發展,因為 Windows 7「是第一個服務
多點式觸控功能的作業系統」。
觸控式螢幕技術主要包括電阻式 (resistive)、電
容式、聲波式 (surface acoustic wave) 及紅外線式等
。Leong 指出,目前還看不出何者將在 PC 觸控式技術
市場上出線,但電容式技術似乎是初期發展中較成熟的
選項。
「然而,由於 (觸控式) 螢幕尺寸擴大,成本也跟
著增高,以主流筆電 15 吋螢幕尺寸計算,成本將超越
目前標準螢幕 (非觸控式) 的 3 倍之多。」這項障礙也
將讓多點電阻觸控及光學觸控等技術有機可趁。
事實上這項趨勢發展,早已在 IC 產業界掀起波瀾
,自去年以降相關業務整併、合作動作頻頻。去年 Atm
el (ATML-US﹔愛特梅爾) 買下電容式觸控元件廠商 Qu
antum Research Group Ltd.,稍後對手 Microchip Te
chnology Inc. (MCHP-US) 不甘示弱,也收購了觸控技
術軟硬體供應商 Hampshire Company Inc.。
在本月初的台北國際電腦展上,觸控板原始設備製
造 (OEM) 大廠 Synaptics Inc. (SYNA-US﹔新思) 則發
布了新的 ClickPad 解決方案,提供消費者及企業用戶
在小筆電 (netbook) 等尺寸較小的筆電產品上,能夠配
備較大的多指手勢觸控板。
本周美國半導體製造商 IDT (Integrated Device
Technology Inc.﹔IDTI-US) 也加入戰局,買下 Leadi
s Technology Inc. (LDIS-US﹔立迪斯科技) 的觸控感
測技術部。
http://www.cnyes.com/

慈濟電子報 - 每日靜思語

以「真」、「誠」、「純」與人交心,合心。

Microchip推出電感式觸控感測AFE

Microchip推出電感式觸控感測AFE
上網時間:2009年06月12日
Microchip Technology在全球感應器材大展(Sensors Expo)中,發佈了一款專為電感式觸控感測應用設計的MCP2036類比前端元件(AFE)。
MCP2036適用於大多數8、16及32位元PIC微控制器(MCU),以及dsPIC數位訊號控制器(DSC)。配備多工器(multiplexer)、混頻器(frequency mixer)、放大器、驅動器及參考電壓源,能大幅減少元件數目、降低設計尺寸及成本。此外,該款類比前端元件能輕鬆配置於家電、工業及汽車市場的各種應用設備中。
電感式觸控感測技術能讓手指壓力穿透塑膠、鋁質的前端面板,亦能穿越手套及沾有液體的表面。這些特性使得電感式觸控感測技術的應用範圍變得十分廣泛,包括追求不?袗?前端面板的家電市場、著重穩定技術的工業市場,以及講求時尚美學和安全性的汽車市場。
Microchip安全、微控制器及技術開發部門副總裁Steve Drehobl表示:「Microchip的電感式觸控感測技術提供獨特性能,能夠彌補電容式觸控感測產品的不足。憑藉MCP2036 AFE元件,Microchip協助工程人員以更簡易和經濟的途徑充分利用這些獨特性能,開拓更廣泛的應用範圍;包括迎合金屬表面加工的要求,同時在潮濕的環境下正常運作。」
此文章源自《電子工程專輯》網站:http://www.eettaiwan.com/ART_8800575371_480502_NP_47102952.HTM

2009年6月11日 星期四

IC Insights:今年只有無線電訊相關IC產品 將出現成長

IC Insights:今年只有無線電訊相關IC產品 將出現成長
鉅亨網編譯張正芊 綜合外電06/10 16:50

半導體業市調機構 IC Insights 預估,世界半導體
貿易統計協會 (WSTS) 每月追蹤的 29 類 IC 產品銷售
,今年將只有 2 類出現成長:電訊類比 (telecom-ana
log)及電訊特殊應用 (telecom-special purpose logi
c) 類微處理器。

IC Insights 預期,今年電訊類比 IC 市場受到高
階手機產品受歡迎帶動,將成長 4% 至 83 億美元﹔而
電訊特殊應用 IC 銷售額更將大增 14% 至 222 億美元


今年包括手機、基地台、藍牙聯訊設備以及 Wi-Fi
無線網路通訊設備等產品銷售,將領導上述 IC 部門成
長。

IC Insights 預估,儘管今年全球手機出貨量將減
少 8%,但季成長將自今年第 1 季低點顯著反彈,至第
4 季較首季大增 27%,並較去年任一季來得高。

IC Insights 補充,由於高階及智慧型手機,以及
讓這類通訊設備達到最佳表現所需的基礎設施需求加持
,市場上更尖端、記憶體更大以及符合無線通訊特殊應
用的類比 IC 產品需求,也將跟著擴大。


http://www.cnyes.com/

2.4G RF 技術


慈濟電子報 - 每日靜思語

尊重生命,是所有人皆應具備的人生態度。

藍牙技術獲選為醫療保健設備的認可標準

藍牙技術聯盟(Bluetooth Special Interest Group, SIG)今天宣佈藍牙®無線技術已被醫療保健及技術行業領導組織Continua Health Alliance選為認可標準。Continua是由從事醫療保健技術研發的企業組成的聯盟,以建立一套完善、具互聯性產品的個人電子醫療設備方案為宗旨。Continua把即將推出的藍牙低功耗無線技術規格納入其Continua Health Alliance設計指引的第二版本內,此次選用藍牙低功耗技術規格能定義現在藍牙醫療保健設備,並將唯一應用於第一版本Continua設計指引內的無線技術規格進一步拓展。
藍牙低功耗技術是一個節能且提供短距離傳輸的無線技術,能為小型手提裝置或配置小型電池設備,如手錶、醫療及健身感應器等建立無線連結。藍牙低功耗技術的特點是低耗電、小型及低成本,能為Continua提供一個可靠的隨身醫療設備應用方案,適合廣大的個人用戶使用。
藍牙技術聯盟執行董事麥弗利博士(Michael Foley, Ph. D.)表示:「Continua選用正在開發、預計將於年底正式採用的藍牙低功耗技術 ―正好反映出藍牙無線技術在電子醫療範圍帶來無限的發展空間。」
經過十個月的嚴謹甄選,藍牙技術從多個無線技術中脫穎而出,被選為在個人保健及健身市場中的無線技術,可應用於螢幕、心跳感應器等低功耗隨身設備中。
Continua董事會主席及總裁Rick Cnossen先生表示:「藍牙技術聯盟研發的無線技術不單成為我們設計指引內超卓的技術,更為我們的會員帶來了尖端的測試及認證計劃。Continua與藍牙技術聯盟合作,引進藍牙無線技術是理所當然的發展方向。」
整個無線電甄選過程是由Continua低功耗無線電小組、Continua技術工作小組及Continua董事會等成員共同參與,所有組別均由科技及保健行業的領導專家,並由獨立第三者研究顧問公司提供研究報告及指引,經過長達10個月的嚴謹甄選過程,及從多個超卓的技術中挑選出來。從多個範圍如耗能量、行動電話應用的普及性、所需距離及預算市場滲透率等作出深入考慮,最後選出藍牙技術為最適合的應用方案。
關於藍牙®無線技術 藍牙無線技術是一項全球通用的短距離個人無線連結技術,適用於多種電子裝置。藍牙技術將持續發展其內在的技術優勢 - 小型發射器、低功耗、低成本、內建安全功能、耐用性、易用性及點對點網路功能。目前,每個工作天平均有超過8種全新的藍牙產品獲得認證,而每周則有1千9百萬件藍牙產品出貨。全球問世的藍牙裝置產品已超過20億件,數量並持續攀升中。藍牙無線技術成為全球開發商、產品製造商及消費者的不二選擇。
關於藍牙技術聯盟(Bluetooth Special Interest Group,Bluetooth SIG) 藍牙技術聯盟由電信業、資訊業、消費性電子業、汽車業及網路業的領導廠商組成,積極開發藍牙無線技術並導入市場。藍牙技術聯盟的創始公司包括 易利信、英特爾、聯想、微軟、摩托羅拉、諾基亞及東芝;以及超過12,000個加盟及應用公司會員。藍牙技術聯盟總部設於美國華盛頓州貝爾威市。詳情請瀏覽 www.bluetooth.com
藍牙文字及標誌均為註冊商標,由藍牙技術聯盟擁有。
編輯備註:有關藍牙無線技術的照片及影像檔案,可於bluetooth.com下載,相關資源儲存於NewsMarket:
http://www.bluetooth.com/thenewsmarket

2009年6月10日 星期三

Touch pad application schematic


台積電董事長稱半導體業恢復到原先水準尚需三年

鉅亨網楊祺 上海06/10 14:30

6月10日消息,台積電董事長張忠謀今天對外表示,
全球半導體行業可能會于2012年恢復到危機前的水準。
張忠謀指出,全球經濟仍在下滑,但下滑速度大幅
減緩,預計將在未來半年到一年內開始復蘇。
他認為,全球半導體行業預計將與全球經濟一起復
蘇。
http://www.cnyes.com/

慈濟電子報 - 每日靜思語

所謂「落地皆兄弟」,人類彼此互為親人,應相互友愛,不要有分別心。

IC EOS damage 防制


EOS可能産生原因:
1. 測試電壓或電流超過 datasheet所定之最大值。
2. 測試電壓不穩造成 Over-voltage(過高電壓) 或 Over-current (過高電流)
3. NOISE導致 IC Latch up.
4. 測試時IC方向誤放.

爲防止EOS現象發生,而導致大電流與大電壓Damage IC。建議採用如下措施:
1. 測試電壓與測試電流都不應超過datasheet的最大值.
2. 應保持測試時電壓穩定,避免産生Transient voltage偏壓而Damage IC.
3. 各站測試治具應做如下要求:
(a). 於測試治具上,在所有input pad至vss的路徑上,加 3.3v Zener doide做穩壓保護
(b). 於測試治具上,在所有output pad至vdd的路徑上,加 diode做保護。
(c). 於測試治具上,將接觸VSS pin之探針加長,使得測試時保證VSS pad必先接地。
(d). 避免火線測試,在放上PCB前請先power off,放妥PCB後,再power on進行測試;
而測試完後先power off再將PCB取下。
4. 注意生産作業管制(機台,焊烙鐵是否漏電)。
5. 防止IC測試時腳位誤放。

2009年6月9日 星期二

慈濟電子報 - 每日靜思語

人生來來去去並不重要,最重要的是要將心照顧好;來時盡本分,去時了無遺憾,人生就有價值。

Touchpad I2C interface application block daigram


[ 2009/06/09 ]  手頭吃緊 國保保費可減少負擔30%

關廠失業人口持續增加,主計處公佈4月失業率5.76%,比3月下降0.05個百分點,經季節性調整後,失業率仍創67年以來新高紀錄。中華人事主管協會執行長林由敏表示,勞工失業期間,勞保局會自動將勞保轉入國民年金保險,萬一失業勞工手頭吃緊,自行負擔的保費可以從原本的60%降為30%。
隨著科技大廠陸續取消無薪假,甚至大舉進行招募計劃,國內關廠失業人數仍在增加、中高齡失業人口也持續攀升,平均今年1到4月失業率5.66%,創下歷來同期新高紀錄。
林由敏表示,國民年金保險上路後,一旦勞工失業時,勞保局將會主動將失業勞工的投保身分轉為國民年金保險,並開立國民年金繳費通知書,由失業勞工繳交674元的國民年金保費。
許多失業勞工因為手頭吃緊,無法負擔全額國民年金保費,林由敏表示,國民年金法規定,國民年金保險保費由被保險人負擔六成,也就是674元,政府負擔另外的四成,不過,兼顧民眾的經濟負擔,國民年金法規定,如果被保險人「家庭總收入」未達一定標準,就可減輕保費負擔。
林由敏解釋,所謂的家庭總收入未達一定標準,就是指家庭總收入平均分配到全家人口,每人每月未達當年度「最低生活費」1.5倍,且未超過「台灣地區平均每人每月消費支出」之1倍時,自己只需付337元,也就是只要負擔30%的保費即可。
另外一種狀況則是,如果家庭總收入平均分配全家人口,每人每月達當年度「最低生活費」1.5倍,未達2倍,且未超過「台灣地區平均每人每月消費支出」之1.5倍者,自己只需付505元,也就是45%的保費。至於所得未達一定標準的資格認定,可以向戶籍所在地的公所洽詢是否符合標準,經過審核後,就可以申請降低保費負擔。
林由敏表示,假設國民年金被保險人手頭吃緊,如果欠繳保險費月數累計已有8個月以上,而且最近一年個人綜合所得總額在 50 萬以下,可以向勞保局申請分期繳納。未來民眾申請國民年金相關給付時,就可在請領前先將欠費繳清,才不會影響國民年金保險給付的請領權益。
林由敏解釋,今年4月份失業的中高齡勞工人數達14.2萬人,位居各年齡層之冠,也比去年同期增加七成之多。她建議,還有家庭經濟負擔的中高齡勞工,不妨申請國民年金保險保費減免的措施,降低保費負擔,如此一來,將可延續國民年金保險年資,累積晚年的養老本。

2009年6月8日 星期一

Touchpad SPI interface application block daigram


2.4GHz 無線滑鼠跳頻技術

FCC 規定的 ISM(Industrial Scientific, and Medical) Band,頻率範圍開放在902 ~ 928MHz 及 2.4 ~ 2.4835GHz 兩個頻段,所以 2.4GHz Mouse 並沒有所謂使用授權的限制。
在使用中通常採用“跳頻技術 FHSS”(Frequency-Hopping Spread Spectrum; FHSS)或者“直接序列 DSSS”(Direct sequence spread spectrum;DSSS)兩種方式,以保證在惡劣的使用環境中保持通信信號的穩定性及可靠性。FHSS 由於在成本上會比 DSSS 更有優勢,更適合在消費類産品中使用。
FHSS 在同步和同時的情況下,接受兩端以特定型式的窄頻載波來傳送訊號,對於一個非特定的接受器, FHSS 所産生的跳動訊號對它而言,也只算是脈衝雜訊。FHSS 所展開的訊號可依特別設計來規避雜訊或 One-to-Many 非重覆的頻道,並且這些跳頻訊號必須遵守 FCC 的要求。
2.4GHz 無線滑鼠技術,頻率範圍為 2.4 ~ 2.4835GHz,採用 FHSS 跳頻技術,跳頻頻道大於 15 個,子頻道劃分為 1MHz,最大資料傳輸速度為 1Mbps,功率密度大約在1mW/M 左右,技術特性都符合 FCC 和歐盟的 ETSI 規定,適用於全球任何國家都可以通用的綠色射頻技術。

慈濟電子報 - 每日靜思語

人生不論長短,都要努力讓這輩子沒有遺憾,無遺憾的人生才有意義。

2009年6月7日 星期日

慈濟電子報 - 每週證嚴法師說故事(老牛的悲鳴)

有一對兄弟從小在富裕的環境中長大,哥哥是個有智慧、善良、厚道的人,雖然從小受父母疼愛,卻沒有一點驕傲和貪念。父母過世後,他體悟到人生的無常和短暫,常到寺廟追求佛法,親近善知識,過著感恩、滿足、無所求的生活。
弟弟就不同了,他很認真地賺錢,謹守父母留下來的產業,他對哥哥過著閒雲野鶴般的生活很不諒解,心想:父母留下這麼多財產,為什麼哥哥不一起努力,將財產再增加呢?
有一天,他看到哥哥又是一身簡單的裝束準備出門,就以輕視的眼光及不敬的語氣對哥哥說:「你吃飽沒事,只會去寺廟,為什麼不把父母留給我們的財產好好守住?你這麼不負責任,對得起我們的父母嗎?如果他們還健在,不知會多心痛!」
哥哥聽到弟弟的冷言冷語,還是很自在地說:「人各有志,難道努力賺錢,才叫孝順父母?我認為真正的孝順,是要以父母給我們的身體,去做利益他人的事。我時常去寺廟向師父請教佛法,就是發願生生世世用健康的身體和智慧來為人群付出,這種功德是父母給我的,也才能真正回報父母恩。」
弟弟聽了很不高興,覺得哥哥不可理喻,就不再理他。哥哥還是逍遙自在地出門了。
過了二十年,哥哥看透人世間的道理,出家了。弟弟則仍在塵世間勞碌地做生意,擁有比父母在世時更多的財產。然而人生無常,過了幾年,弟弟生病往生了,哥哥則是一位精神敏睿、智慧飽滿的法師。
有一天,法師出門遊化,看到一群商隊,趕著載滿貨物的牛車要到市集販售。其中有一頭老牛,雖然身軀肥壯,皮毛也還不錯,偏偏無力拖動車子。牠的主人很心急,不斷地抽打牠。
這頭牛被打得蹲了下去,牠的主人看到其他牛車已經遙遙領先,擔心自己搶不到生意,就把氣都出在這頭牛身上,更加用力地鞭打牠。
法師遠遠看到這個畫面,心中不忍,就快步向前想阻止。走近之後,這頭牛竟淚漣漣地發出悲鳴聲,並抬起頭來,好像要對法師說話。
法師入定看出這是弟弟投胎轉世,於是對牠開示:「過去你只貪著財產、利益,不知道要好好運用身體布施,今天才會落得這麼苦啊!」
這頭牛聽完,淚水不斷,趴在地上發出悲鳴聲。法師對牛主人說:「這頭牛的過去生和我有很深的血緣,他在世時在名利紅塵中競爭,只知守住財產,不修行布施,如今淪為牛身。你能不能把牠讓給我,讓我盡一分心,免去牠這一生的折磨?」
牛主人看到這種情景,心生警惕,體悟到人不能貪慳,並答應把這頭牛送給他。
法師將牛帶回寺廟,每天對牛說法;每次出家人齊聚論法聽經時,這頭牛也都會主動靠近,乖乖地趴著認真聽法;最後,終於在寺廟裏安養天年。
人生無常,卻有很多人以為是「常」,沈迷在欲的享受,沈迷在爭取名利、地位。當生命的無常一來,平時努力爭取的世間財產,又能帶走什麼?萬般帶不去,唯有業隨身,多布施修行,才是對自己生生世世人生的最佳保障。

2.4G RF IC

EM198810AW 為一適用於短距離高頻無線通訊的設計 2.4GHz RF IC,基本可應用於家庭網路無線控制、保全系統、檔案的傳輸、遊戲的連線..等多方面的產品。此晶片整合了高斯頻移鍵控( GFSK )收發射頻電路與數位介面,其中內含先進先出( FIFO )緩衝器,減輕微控制器( micro controller )在資料處理時間的負擔,讓使用者以低成本 MCU 完成高速數位傳輸的解決方案與射頻應用的方便性。同時此晶片的傳輸速率可達 1Mbps ,並擁有快速跳頻( fast hopping )、前向糾錯( Forward Error Correction )、循環冗餘校驗( CRC )等功能,可在壅塞的 ISM band 中達到穩定可靠的數位傳輸品質。
EM198810AW 除了具有極佳的功能與規格外,可依照射頻模組的設計參考資料,包括電路設計與控制軔體。僅要搭配 MCU 各類晶片(如 EM78P451S ),即可輕易地完成無線個人網路( Wireless Personal Area Network )系統設計。
EM198810AW根據其應用面大概可分為下列幾種不同的市場產品使用:
1. 無線遊戲機/鍵盤/滑鼠/簡報器(Game/Keyboard/Moue/Presenter)。
2. 無線電話/USB VOIP電話(Cordless Phone/USB VOIP Phone)。
3. 無線喇叭/耳機/麥克風(Audio Speakers/Headsets/Microphone)。
4. 無線人機介面裝置、遙控器、WiFi 搜尋器(Miscellaneous HID、Presenter、Remote Control、WiFi Finder)。
5. 無線居家保全/控制(Wireless security and access control)。

2009年6月5日 星期五

EOS & ESD

EOS主要特徵:
定義:爲一受較長時間(~ms) 、較高電壓及大電流所damage的事件.
時機:當電壓或電流超過 datasheet所定之最大值時易造成産品物性 damage.
現象:
(a)電性:一般會使得産品造成金屬short 、leakage or function fail.
(b)物性:使用較低倍顯微鏡(OM100X)即可發現這種damage ,常發生於上表面的護層(passivation)至金屬介面.
(c)所有EOS damaged位置易出現褪色的物性 (Discoloration),由於金屬已被燒毀.

ESD主要特徵:
定義:此事件所發生的時間非常短 (pico to nano(1012~109)-sec, 不超過200ns) 能量相當大(電流爲安培-level).
時機:人體放電模式, 機器放電模式, 元件充電模式, 電場感應模式.
現象:
(a)電性:一般會使得産品造成Leakage or function fail.
(b)物性:所造成的物性破壞爲次表面(下層)damage.
(c)分析:必需經由漏電分析設備(如 LC, EMMI 等) 確認漏電位置, 在以化學方式逐層去除(Delayer),再以高倍的電子顯微鏡(SEM)來分析.

慈濟電子報 - 每日靜思語

若能轉變自己的觀念──並把握因緣、放開心情努力做下去,生命就在無形中改變了。

Windows 7帶動觸控應用 需求明年可望發酵

自由電子報

2009年台北國際電腦展專題之6〔中央社〕觸控面板在手機應用已十分普遍,雖然市場預期微軟推出Windows7後,應用於筆記型電腦需求可望因此大增,但觸控面板業者仍認為,真正需求發酵時間應該會落在明年。觸控面板已是時下熱門產品,台北國際電腦展(Computex)相關產品詢問度頗高,相關個股更是台北股市交易熱門標的,微軟即將在今年下半年推出Windows7,因具支援觸控面板功能,可望帶動筆記型電腦,以及小筆電觸控面板銷量。彩晶轉型中小尺寸面板,並與和鑫光電合作,積極投入觸控面板市場。彩晶指出,看好Windows 7觸控面板界面,將帶動筆電、小筆電 (Netbook)大量使用觸控面板商機。彩晶認為,Windows7預計年底前才推出,要廣為消費者使用還需要時間,因此明年第2季帶動觸控面板銷量機會比較大。觸控面板玻璃製造商安可光電也指出,Windows 7目前未正式推出,即便市場看好,但實際對觸控面板市場影響尚待評估。專業市調機構Displaybank指出,今年Windows 7將上市,預期觸控顯示器產品全球出貨量將增加至900萬台,市佔率進一步擴大至7.2%。Displaybank表示,微軟「Windows 7 Beta版」作業系統強調支援多點觸控 (Multi-Touch)功能,觸控面板業者看準商機,積極推出相關應用產品,形成一股觸控熱潮;展望未來5年,觸控顯示器年平均成長率將高達54.4%。集邦科技 (DRAMeXchange)表示,由於蘋果iPhone熱銷、加上微軟新版作業系統Windows7帶動激勵,估計台灣觸控面板今年產值達新台幣320億元,年增率達36%。

2009年6月4日 星期四

慈濟電子報 - 每日靜思語

因緣稍縱即逝,把握剎那的心念,恆常盡心盡力去做。

廠商在Computex為「多媒體電話」試水溫

多媒體電話(media phones)」是IP供應商ARC在今年台北國際電腦展(Computex Taipei 2009)主推的產品;不同於大多數晶片與IP廠商競逐Netbook、Smartbook、PMP、PND以及連網式數位相框等熱門產品,ARC將多媒體電話視為「最熱門的新興消費性電子裝置之一」。
廣義的多媒體電話指的是結合了寬頻連結功能的新一代無線電話,能讓消費者透過彩色的觸控螢幕,直接連結到網際網路上的多媒體內容與資訊服務。ARC在Computex上推出的即是特別針對此類設備最佳化的一系列軟體架構。
ARC的平台包含了該公司的SonicFocus音效強化軟體、編解碼器,以及新款音訊子系統,該公司產品行銷總監Karen Parnell表示,該方案能讓ODM/OEM廠商快速切入多媒體電話市場。
而多媒體電話的市場有多大?根據市場研究公司In-Stat的預測,到2013年,包括家庭用與企業用的多媒體電話市場規模,將達到80億美元;其他市場研究機構則未有相關報告。
在產品方面,英國行動通訊服務業者O2在今年五月份推出了一款採用Intel Atom處理器的OpenPeak品牌網路多媒體電話;美國的行動通訊服務業者Verizon也再今年初推出一款類似的產品,
在多媒體網路電話平台上,消費者能透過該裝置內建的Wi-Fi/乙太網路連結功能,使用包括家用行事曆、電子郵件、簡訊以及同步聯絡簿等應用程式。ARC的Parnell解釋,這種配備觸控螢幕的裝置,還能像冰箱上的便條紙磁鐵那樣充當家庭留言板。
Parnell並深信,當這種產品概念越來越受歡迎,市場對多媒體電話播放視訊的音訊品質,以及語音通話的品質都會有更高的需求。
不過市場研究機構Forward Concepts總裁Will Strauss卻對該市場的商機潛力存疑,他並指出,現階段多媒體電話市場規模恐怕是零。而另一個預測多媒體電話市場的困難點在於,定義這個新產品領域的界線目前仍模糊不清。
Strauss對多媒體電話的定義是“結合智慧資訊中心與多機(multi-unit)多媒體無線電話功能的家用網際網路接取設備”,而根本的問題是:「多媒體電話顯然是數位相框與多機無線電話的綜合體,而且必須與寬頻網際網路管道(DSL、Cable或WiMAX)連在一起。」
這種「全包式(catch-all)」產品會稀釋其在消費者心目中的價值感;Strauss指出,AT&T曾推出的、價格349美元(或是搭配資費方案可折價200美元)的「Home Manager」,就是一種多媒體電話。若再加上99美元的附加手持機與充電座,該設備的價格差不多就是低階Netbook搭配無線多單位電話系統。
不過已經有很多消費者家裡已經有一台PC,也有多機無線電話,甚至也有連網式數位相框;因此Strauss的結論是,這種多媒體電話是凱子用來炫耀給鄰居看的不錯產品。
無論如何,多媒體電話等新產品,還是為技術供應商帶來了可見的商機。The Linley Group的首席分析師Linley Gwennap表示,第一批多媒體電話將採用為其他低功耗應用所設計的處理器,例如MID與數位相框;除了Atom之外,RIM的Alchemy、Freesclae的iMX、TI的OMAP都適合用在多媒體電話。還有Qualcomm的Snapdragon與Marvell的Shiva。
「如果該市場起飛,晶片供應商就會開發多媒體電話專用的產品。」Gwennap表示,現在看來,Intel的Atom有較佳的軟體支援,不過RISC處理器則有尺寸較小、價格與功耗較低的優勢:「我不認為需要採用Atom來支援網際網路連結,而且通常多媒體電話只需要連結少數幾個特定網站。」
另一家市場研究機構Jon Peddie Research的總裁Jon Peddie則認為,多媒體電話是一種能傳遞包括遊戲、照片、音樂、視訊、TV與網路等所有娛樂項目的電話,而且一定要什麼都會,否則頂多只能算是具備某些特殊功能的普通電話。
那多媒體電話跟其他消費性電子裝置要怎麼分辨?Peddie表示,重疊與競爭之處將在於螢幕尺寸;他指出,MID、Netbook、PMP (包括可攜式DVD播放機)與數位相框,螢幕尺寸會在4.5吋至10吋之間,而多媒體電話的螢幕尺寸則是在3.5至4吋之間。不過現在市面上的OpenPeak、Samsung等品牌多媒體電話,卻是搭載7吋的彩色觸控螢幕。
因此Strauss下結論,預測ODM與OEM廠商應該會透過Computex做為多媒體電話的試驗場,以決定這個新產品概念是否可行。
(參考原文: Media phone builds more hype at Computex,by Junko Yoshida) 此文章源自《電子工程專輯》網站

[ 2009/06/03 ]  失業給付延長 職訓生活津貼上限維持六個月

為提供失業勞工更完善的保障,就業保險法修正案正式實施,即日起,只要超過45歲以上中高齡失業勞工或是身心障礙者最長可領九個月失業給付。中華人事主管協會執行長林由敏提醒,新的就業保險法修正案僅針對失業給付期限延長,職業訓練生活津貼最高給付上限仍然維持六個月,不過,失業勞工的全民健保保費補助,仍配合失業給付延長,最長補助九個月。

就業保險新制上路,延長失業給付請領期限,依據勞工的狀況,只要是超過45歲以上的中高齡失業勞工或是身心障礙者將可領取最長九個月的失業給付。不僅如此,針對經濟弱勢家庭,另外提供補助,失業勞工如果扶養沒有工作收入的配偶、未成年或身心障礙子女,失業給付從平均投保薪資60%,加給10%、最高可加給到20%,達到勞保投保薪資的80%,若以勞保投保薪資上限4萬3,900元計算,最高可拿到3萬5,120元。

林由敏表示,新制就業保險延長給付規定,紓解失業勞工家庭經濟負擔,她提醒,不少失業勞工誤以為職業訓練生活津貼也一併延長到九個月,其實不然,這次就業保險法修法中,僅有延長失業給付領取期間延長,職業訓練生活津貼仍維持六個月的上限。

失業勞工領取失業給付期間,所獲得的健保保費補助,仍比照失業給付領取月數補助,最長可獲得九個月全民健保保費補助。

林由敏表示,隨著畢業生陸續投入就業市場,預料失業率仍將維持在高檔。根據主計處調查,由於就業機會萎縮,許多失業勞工求職時間長達26.9周,失業超過半年尚未達到一年的失業勞工,在3月份達到14.5萬人,比上年同期增加將近七成之多;失業超過一年的長期失業人數在3月時達到9.8萬人,直逼10萬人大關,甚至創下近五年新高,比去年同期大幅成長六成之多,顯示長期失業的狀況依舊十分嚴峻。

不僅如此,打破以往國人對長期失業勞工的刻板印象,目前長期失業勞工已經不是45歲以上的中高齡或是低學歷的勞工,失業長達一年以上的長期失業勞工當中,34歲以下的中壯年族群就佔了一半之多,若以學歷來看,專科、大學學歷的失業勞工也佔了四成之多。
林由敏鼓勵失業勞工,儘管面對職場低潮,不妨趁機接受職業訓練,甚至進一步取得證照,例如WBSA商務企劃國際認證、PMP國際專案管理師證照,累積實力再出發,將能順利渡過職場低潮。

2009年6月3日 星期三

慈濟電子報 - 證嚴上人開示(以愛防疫)

標題 : 以愛防疫
新流感(H1N1)疫情截至五月底已經擴散到全球66個國家,五月下旬台灣也發現幾起境外移入病例。恐慌、擔心無濟於事,唯有虔誠戒慎,調適好自己的生活形態。防疫之道,首要管理好自我身體健康──素食不殺生,減少「病從口入」的機會;勤洗手,如果有發燒、咳嗽等症狀,戴上口罩能保護自己,也照顧別人的平安,這就是自愛愛人。除此之外,也要保護心靈的健康──克服貪欲,啟發愛心,清平過生活。外在病毒,依附生命而生;人心煩惱,依附癡念而生。要避免病毒致病,應配合防疫;要消除人心煩惱,應摒棄癡念,回歸清淨心。人心貪、瞋、癡,堪稱「心靈病毒」,對社會的殺傷力遠超過外在病毒。人人心念虔誠,為天下無災難、社會祥和、人心淨化而祈禱;更要啟動愛的循環,膚慰大地、關懷眾生。「好事天天做,一善破千災」,累積善的力量,化解惡的共業,才能真正杜絕災厄。

Touch pad and Touch panel

電容觸控感測技術可以通過兩種方式來實現在產品應用上。一種是以 PCB 為基礎並以 PCB 印刷銅箔導體做為感測,另外一種則為採用氧化銦錫(ITO)技術,通過在玻璃或塑膠薄膜表面上添加 ITO 塗層來實現電容感應。前者適用於傳統開關按鍵的替代,稱為觸控按鍵或觸控開關(Touchpad),後者則適合應用在手機或Notebook、PAD LCD螢幕使用,通常稱為觸控面板或觸控螢幕。

義隆電觸控光學模組獲Computex年度最佳大獎

精實新聞 2009-06-02 14:18:01 記者 萬惠雯 報導
IC設計廠商義隆電(2458)今年首度參加台北國際電腦展Computex,義隆電董事長葉儀皓表示,公司以多手指觸控技術eFinger以及高透明度觸控光學模組(Transparent Touchpad-ITO)共獲三個獎項,其中整合光學、電子、材料、製程及構的高透明度觸控光學模組更獲得Computex年度最佳大獎(Best Choice of the Year),為最高榮譽的獎項。
葉儀皓表示,由過去任天堂NDS、Wii,到蘋果電腦所推出的多手指觸控產品,如iPhone、iPod Touch、MacBook Air,再加上微軟即將推出的Win7,可見多點觸控的人機界面已是未來的趨勢,尤其在消費性電子產品如NB與手機等產品應用上。
另外,葉儀皓也展示以電容式多手指觸控專利技術eFinger,所成功研發出的智慧型觸控式多功能搖控器,可顛覆家中傳統一對一使用方式以及單純按鍵的遙控器,取代鍵盤滑鼠以及搖桿,即可用單一遙控器來控制音響以及電視、上網、玩Game、手寫輸入以及控制畫面等功能,為一機多用途的操作特性。
義隆電此次也展出電容筆產品「eStylus」,葉儀皓表示,eStylus為目前唯一提供可用手以及筆在NB Touch pad上操作者,使NB Touch pad可有數位手寫板的功能,目前此解決方案已與蒙恬(5211)合作出貨給Sharp的電子字典。
此次參與Computex年度最佳大獎的廠商達逾170家,共有400件產品參與競賽,共區分為12類產品,義隆電除了高透明度觸控光學模組獲年度最佳大獎外,也同時獲得週邊及配件類優勝獎,而智慧型觸控式多功能搖控器則獲數位娛樂產品優勝獎。

慈濟電子報 - 每日靜思語

能守住本分,扮演好角色,才是真正成功而偉大的人生。

2009年6月2日 星期二

分析師對IC市場復甦時間點意見紛歧

IC市場景氣狀況已經漸漸改善,不過分析師們卻對產業復甦時間點意見紛歧;IC Insights預測,2009下半年就會看到業績好轉,但投資銀行FBR的答案卻不那麼肯定。
IC Insights總裁Bill McClean指出,半導體市場已經觸底;「我們認為半導體產業已經在09年第一季觸底。」他表示:「我們五月份的最新報告有一份調查,訪問了61家半導體廠商,他們認為09年第二季業績將比第一季成長至少5%。」IC Insights預期今年下半年的市場動能將更強,而該機構對2009年的市場成長率預測則維持-17%。
投資銀行FBR的看法則稍有不同;該機構的最新報告指出:「除了眼前的不景氣看來有拖延的現象(呈現U字型而非V字型),我們也認為近來出現最新的負面訊息,顯示整體狀況還會維持到6月份,並很可能會對第二、三季的復甦帶來壓力。」
以下是FBR從台灣產業界觀察到的一些負面跡象:
1. 晶片銀行(die bank)的庫存水位持續大幅增加,從4.5週成為5週以上。
2. 最近Apple延後了現有與新款iPhone的出貨計畫。業界消息指出,Apple最近將新款iPhone的計畫產量由原本的300萬支削減為250萬支;不過該新型產品仍預期會在6月底推出。此外Apple近期也將現有3G iPhone的目標產量削減了15~20%。
3. 中國的手機完成品存貨(finished goods inventories)數量增加。業界消息指出有不少手機廠下修了預測生產量,此外亦聽說中國市場的低階品牌手機出現庫存水位上升的現象。
4. 由於對消費者買氣信心不足,部分PC ODM廠下修了第二季的出貨預測。據了解,筆記型電腦領域的謠言滿天飛,因此第二季15~20%的NB出貨成長率預測,已經被調降到10~15%。而令人擔憂的是,Netbook的預測出貨量也被下修。
5. 市場目前出現的「短缺」說法,應該是為了拉升產品平均銷售價格(ASP);但這並不意味著無法因應一般的需求量。
(參考原文: When will we see the IC recovery?,by Mark LaPedus)
此文章源自《電子工程專輯》網站

慈濟電子報 - 每日靜思語

困難不在自己,在別人;障礙不在別人,在自己。最怕的是自己障礙自己。

2009年6月1日 星期一

2.4G RF Mouse

2.4GHz 為目前一般常看到的 ISM 無線通訊系統使用的頻帶,2.4GHz RF Mouse 使用頻率範為 2.400 ~ 2.483GHz,它改善了 27MHz RF Mouse 通訊距離短且同類產品容易會出現互相干擾的問題。
2.4GHz RF Mouse 無線傳輸距離可以達到 10m,其傳輸效率可大於 1Mbps 以上,與 27MHz RF Mouse 低的傳輸效率相比,其接收端 (Dongle) 和發射端 (Mouse) 之間並不需要連續的工作,因此而降低了功率消耗並且延長了電池使用壽命。另外 2.4GHz RF Mouse 還可以採用自動跳頻 (Frequency hopping) 的技術,避免掉雜訊干擾問題,讓發射端與接收端快速的找到可用的頻道。由於 2.4GHz RF Mouse 是一種雙向傳輸的模式,可以改善 27MHz RF Mouse 單向傳輸容易訊號斷續的問題。
2.4GHz RF Mouse 主要的技術特點如下:
1. 有效頻率範圍: 2.4GHz ~ 2.483GHz (ISM 頻段)。
2. 提供 8 個頻道 (One-Way)或 15 個以上頻道 (Two-Way), 65000 個以上的 ID code ,可手動改變頻道和 ID code 來避免干擾; Two-Way 則會自動跳頻來避免干擾。
3. RF 調變方式: GFSK。
4. 擁有 250Kbps(One-Way)、1Mbps(Two-Way) 的高傳輸速率。
5. RF 調變誤差約在 +-20ppm 內。
6. 無線操作距離可達 10m。

熱門文章
