光學觸控

三角定位方式,

Doppler Effect 都卜勒效應

運作方式:

兩個光學感應器共同運作，藉由偵測對紅外線光源的阻斷，來追蹤任何接近螢幕表面的物件移動軌跡。紅外線發射在整個螢幕表面上的一個平面，可以是主動式（紅外線 LED）,也可以是被動式（特殊的反射面）。

該系統的核心是一個印刷電路板控制器，會從光學感應器接收信號。軟體部份則負責補償光學失真的情況，以絕對的準確度對觸控物件的位置進行三角化定位。

滑鼠的評測

(1). 手工滑測及過桌面能力測試:

色紙及桌面介面的測試則可分為 71 張色相色紙、色板測試、桌面測試三大項。其通過率越多越好,最好能有 90% 以上,則表示滑鼠的過桌面能力越強。

(2). 鼠青天滑測軟體評分測試:

滑鼠滑測評量的三大標準是:移動平滑、定位準確、反應快速。它除了滑鼠移動特性測試之外,還可以顯示出滑鼠滑動時的 Report rate、VID/PID 資訊和品質分析結論以及評分。

(3). 機械手臂滑測測試:

使用滑鼠軌道線性測試機台來做為評測,以迅速找出滑鼠設計過程中可能會發生的問題,例如塑膠射出的瑕疵、光電介面的干涉、零組裝定位、MCU 控制電路整合上的問題。測試項目可分為劃圓、劃折線、劃星形..等不同圖形和不同桌面介面的滑測評量,藉此來測試出滑鼠在不同 ips 及 CPI 值上的 tracking performance。

(4). 耗電流測試

一般我們可分為快速滑測狀態(RUN)、滑鼠停止狀態(IDLE1)、進入省電狀態(IDLE2)、進入睡眠模式(SLEEP)..等幾個模式。

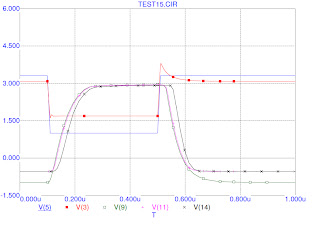

micro cap 電路模擬

Touchpad/Touch key-PCB 走線方式建議

Caller ID-FSK Decoder

Caller ID-台灣規格 FSK

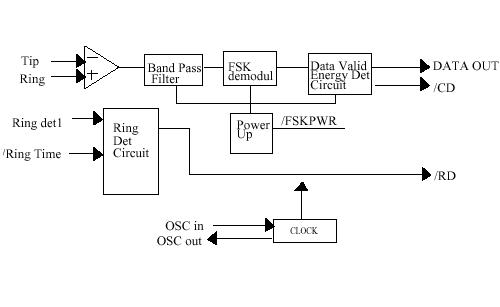

在FSK 傳送格式的時序有幾個階段時間及訊號要求:

1.首先在訊號傳遞的初始會送出一終端設備喚醒信號 TAS ( TE ALERTING SIGNAL ),此 TAS 信號為一個雙音複頻的組合信號,主要作用為喚醒來話顯示終端設備準備接收來話顯示資料. TAS在規格上有明確的規定,其長度時間為 100 +/- 10 ms ;標準頻率為 2130 Hz 和 2750 Hz 的雙頻組合,誤差頻率最大為 +/- 5% ;在信號位準上是一跨在線路端每一音頻 –4 to –40 dBm 的信號大小,兩個頻率位準差距最大為 6dB.

2. TAS 傳送完畢後,在FSK 傳送時序於終端喚醒信號 TAS 傳送後與 FSK 資料傳送之前會有一無音訊期間 T1.

T1為一暫停訊息傳送時間,此期間的時間長度大約是從 45 ~ 500ms 之間.此時終端設備必須準備接收相關的 FSK 資料.

    3.在T1 結束後,此時才真正開始傳送 FSK Data .FSK的資料傳送,目前主要是以日期,時間和來話電話號碼以及一些特殊代碼為主.至於來話者的姓名,因為有中文的編碼問題,所以在目前的規格上並未真正的定義出來.

FSK Data 的資料是為幾個數據階段所組成的數據鏈路封包,就如同美國規格中的 Multiple Data Message 一般. FSK 的封包組成包括有通路捕捉 ( Seize ); 標號信號 ( Mark ); 訊息型式 ( Message Type ) ; 訊息長度 ( Message Length ) ; 訊息資料 ( Message ); 查核值 ( Check Sum ).而在訊息資料中又包括若干各段的參數型式 ( Parameter Type ); 參數長度 ( Parameter Length ); 參數位元 ( Parameter Bytes ).

這一些傳輸的 FSK 資料分別是由 ASC II 來具體的表現出所傳送的數據意義,此等的相對應資料可參考目前”來話顯示終端設備審驗作業要點”規範.

    4.自 FSK Data 數據包傳送完畢後,後面接下來傳送的是電話機的振鈴信號.在此 FSK 傳送結束到第一個鈴響訊號間會有一中斷時間 T2. T2 的時間間格為 200 ~500 ms.

    5.在 FSK傳送時序中,來話顯示終端設備於準備接收FSK Data到接收資料結束,其間必須有一啟始動作與結束動作的時間,在台灣來話顯示的規範中也分別對此兩段時間長度有一規定為 T3 and T4.此時的 T3 必須 <= 45ms,而 T4 必須 <= 150ms.

Caller ID-台灣規格 DTMF

DTMF 的傳送,台灣規格是在電話機鈴聲響前傳送資料.資料傳送時以開始碼 ( Start Bit ) “ D” 為啟始,資料結束以結束碼 ( Stop Bit ) “ C “ 為結束.在資料傳送狀態下 ( NIT : Number Information Transfer State ) 介於線路兩端之間直流阻抗必須大於 9 M ohm 以上.當資料傳送完成後,終端設備應脫離資料接收狀態並隨著電話響鈴而回到靜止狀況.

    在DTMF 傳送資料時, DTMF 來話顯示終端設備會有以下三種狀態必須結束資料傳送的狀態 :

1.    資料傳送時收到結束碼 “ C “.

2.    當資料傳送時,終端設備收到響鈴訊號時.

3.    在傳送資料中, DTMF 資料暫停中斷超過一秒.

來話顯示的DTMF 資料格式傳送時會有一定相關的時序與時間,其狀態 Ta 為DTMF 送訊結束後到第一聲響鈴之間的中斷時間,其長度大約為 150 ~ 700 ms. Tb 為傳送發訊結束時,由傳送資料狀態回到靜止狀態的時間,此時間長度必須 < = 150ms.

此外於 DTMF 碼的總傳送時間長度約 < = 3 Sec. DTMF 碼中每碼的長度與間格皆大約為 >= 50ms.發訊時,在開始碼 “ D “ 之前會有一間格時間約為 500 ~ 400ms.

雷射滑鼠特性驗證-鼠青天滑測軟體評分測試

鼠青天滑測軟體評分測試

滑鼠滑測評量的三大標準是:移動平滑、定位準確、反應快速。而滑鼠的移動性能力取決於兩點,一爲光學感應器,另一爲微處理機(MCU)。鼠青天是業界常見的一種滑鼠移動定位性能的測試軟體,它除了滑鼠移動特性測試之外,還可以顯示出滑鼠滑動時的 Report rate、VID/PID 資訊和品質分析結論以及評分(如圖4)。

鼠青天的測試操作步驟如下:

a. 定速移動測試法:

將滑鼠放置在旋轉的定速儀器圓盤面上,滑鼠在定速的移動速度下讀出每筆移動資料。

b. 自由移動測試法:

使用自然速度測試,擺動或劃圓,以平時自然使用滑鼠的速度,約每分鐘約擺動或劃圓70 次。

使用快速移動測試,擺動或劃圓,以平時自然使用滑鼠的速度,約每分鐘約擺動或劃圓150 次。

(左右擺動方式:滑鼠左右擺動,幅度自然,手脕部份爲支點。劃圓方式:滑鼠劃圓,圓幅度不須要大,以手腕部份爲圓心。)
