2010年4月25日 星期日

慈濟電子報 - 每週證嚴法師說故事(撿栗子)

每週證嚴法師說故事 - 撿栗子
天地宇宙之間,所有生命群居之處,必定要求得一個「和」字。譬如:國家需要和平、社會需要祥和、人們需要和睦。
有一則日本童話故事── 山裡,有一棵野生栗子樹,突然一陣風吹來,許多成熟的栗子掉了下來。
一群猴子看到栗子自動掉下來,非常高興,趕快拿籃子來撿栗子,除了自己要吃的,也多撿一些帶回去給其牠同伴享用。 當牠們正在撿的時候,樹上的栗子又掉下來,其中一隻猴子向同伴們說:「我們撿夠了就好,剩下的栗子留著,狐狸等一下會來撿。」因此,牠們撿了一籃栗子後就回去了。
不久,狐狸真的來了,看到地上有栗子,也很高興地撿拾。撿了一會兒,牠心想:「還是留一些給夏鼠撿吧!」於是,牠適量地撿了一些就回去了。 果然,幾隻夏鼠也跑來撿栗子。牠們看看四周,好像沒有其他動物會再來了,於是把地面上的栗子撿乾淨,然後離開了。
沒想到有一隻鼬狸也來了,牠看地上沒有栗子,嘆息地說:「為什麼我跑得那麼慢呢?已經沒有現成的栗子好撿了。」牠抬頭看到樹上有很多栗子,自言自語道:「不是自然掉下來的果實,可以摘取嗎?還是要守規矩啊!」
此時,有一隻烏鴉飛過來,看到鼬狸很失望的樣子,就飛到樹上,用頭在枝葉間搖啊搖,樹上的栗子就一粒粒掉下來了。鼬狸很高興地撿栗子,烏鴉看到鼬狸那麼歡喜,牠自己也很快樂!
※   ※   ※
這雖然只是一個童話故事,但給予我們很大的啟示──人與人之間只要有這分「和敬」,就是多麼祥和的世界!

2010年4月24日 星期六

無線電的優點有哪些?

無線電的優點有哪些?
無線電的最大特點是可以進行360度全方位無線射頻遙控,而且耗電量較低,具有觸發工作待機休眠等功能。它具有雙或多波段,如果有多個無線設備,均可以通過這一個接收器進行管理,由於有多個通道可以使用,工作時滑鼠和鍵盤或多個滑鼠之間干擾性較低,而且不會影響無線電話等數位無線設備。

什麼是鐳射滑鼠?

鐳射滑鼠其實也是光電滑鼠,只不過是用鐳射代替了普通的LED光.好處是可以通過更多的表面,因為鐳射是 Coherent Light(相干光),幾乎單一的波長,即使經過長距離的傳播依然能保持其強度和波形;而LED 光則是Incoherent Light(非相干光)。鐳射滑鼠感測器獲得影像的過程是根據,鐳射照射在物體表面所產生的干涉條紋而形成的光斑點反射到感測器上獲得的,而傳統的光學滑鼠是通過照射粗糙的表面所產生的陰影來獲得。因此鐳射能對表面的圖像產生更大的反差,從而使得“CMOS成像感測器”得到的圖像更容易辨別,提高滑鼠的定位精准性。

2010年4月18日 星期日

滑鼠的DPI和CPI參數有何區別

CPI的全稱是counts-per-inch,意爲光電滑鼠在每英寸長度上的採樣精度。光學滑鼠的主流的解析度是400CPI,即每移動一英寸可反饋400個不同的座標,也即定位的最小距離是1/400英寸(約0.0635毫米)。DPI是每平方英寸能識別/列印的點數,最早用於衡量掃描器和印表機的指標參數。有人認爲使用CPI更能表現出滑鼠的採樣特點,但實際上二者並無太大的差別。現在生産廠家一般都只標注DPI的參數,DPI值越高,說明滑鼠的精確度也就越好。

USB PIN PCB Layout

USB D+/D-是共模信號,要求兩個信號阻抗差不能超出一定值,如果不能走90ohm線,需要注意以下幾點:
1。並行:包括走線寬度一致,走線層一致,長度一致
2。遮罩:不走表層,上下鄰層最好是GND Plane,或者Power Plane,同層也需要用GND包裹
3。如果是USB 2.0 HS,上下鄰層不要穿越敏感信號如高頻Clock,RF信號以及DC-DC振盪信號
4。IC至I/O線路越短越好
有時也會在IC D+/D-輸入端之間並聯小電容或者在靠近I/O附近串聯小電阻解決阻抗差問題.

慈濟電子報 - 每日靜思語

『隨波逐流』都因不能『力爭上游』

2.4G Mouse antenna


2.4GHz RF IC application

2010年4月8日 星期四

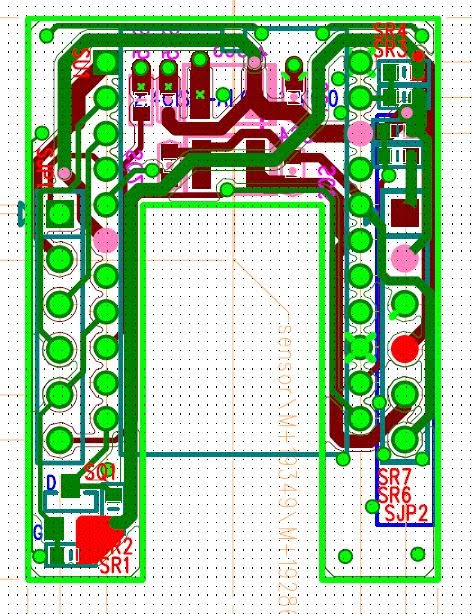

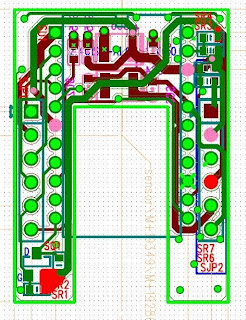

VT5376 2in1 sensor board


VT5376 Chipset


ST VT5376 application


慈濟電子報 - 每日靜思語

有顯赫的地位,而能不驕傲、不炫耀的人,更令人敬佩。

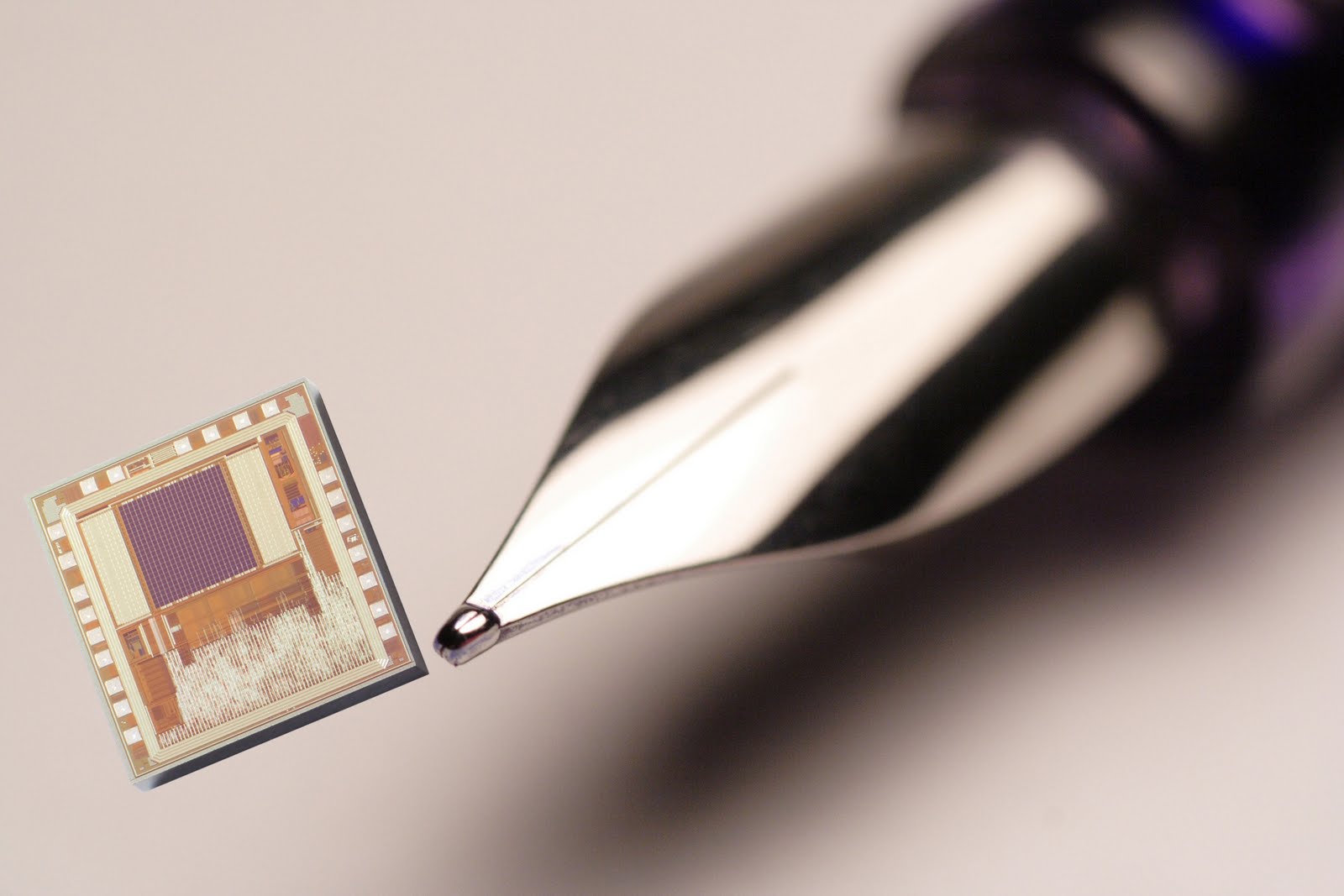

意法半導體(ST)推出超低功耗的光學搖桿晶片,為手持消費性裝置帶來低功率、高成本效益的導航功能

光學搖桿/光學手指導航模組單晶片控制器IC,實現更佳的行動體驗和延長電池使用壽命

【台北訊,2010年4月6日】全球領先的行動裝置半導體供應商意法半導體(紐約證券交易所代碼:STM),發佈一款擁有控制光學手指導航(Optical Finger Navigation,OFN)模組或光學方向搖桿所需的全部功能的超低功耗IC。全新VD5376光學搖桿晶片可有效提升使用者與可攜式電子產品日趨複雜的功能的互動,例如,智慧型手機、筆記型電腦、netbook、媒體播放器、GPS裝置以及家庭娛樂裝置的遙控器。全球領先的手機製造商已將全新的VD5376控制器晶片設計到新的智慧手機中,主要的個人電腦製造商和電視及機上盒廠商已開始評估和測試此款晶片,準備在新的可攜式電腦和遙控器設計中使用VD5376。

光學方向搖桿模組或OFN模組讓行動用戶享受比桌上型電腦滑鼠更高的精確度和靈活性,利用這個相對於其它技術更小的使用者介面,消費性電子製造商能夠節省電路板空間。例如,觸控式螢幕技術在新興行動應用中的導航精確度通常不夠高,當直接在螢幕上使用觸摸控制功能時,指點地圖位置、選擇網頁連結或使用觸摸感應滑桿調節音量等操作往往不順暢而且不精確。另外,觸控板的尺寸比OFN模組大得多,在潮濕環境下或戴手套操作時也不如OFN模組作業效率高。而其他裝置,比如軌跡球或按鈕,更不適用於小型手持產品。

使用OFN模組控制螢幕游標有助於下一代產品克服這些限制。OFN模組嵌入產品機殼內,採用類似桌面光學滑鼠的光源。當使用者在模組表面移動指尖時,VD5376控制器IC將會測量到細微的動作,並使螢幕上的游標位置產生相應的變化。

意法半導體的VD5376包括管理OFN模組所需的全部功能,以裸片的形式供貨,可輕鬆整合於下一代模組內,優異的性能和高效能可滿足當今手持市場的需求。主要特性包括用於偵測手指動作的高靈敏度、高可靠性的影像感測器陣列和光源驅動電路。VD5376與雷射、紅外線或光學LED相容,為模組製造商提供最大的設計靈活性。另外,先進的電源管理功能有助於降低裝置總體功耗,為終端產品實現更長的電池使用壽命。

意法半導體影像產品部感測器事業組總監Arnaud Laflaquiere表示:「這款新的感測器和控制器二合一晶片,結合意法半導體在光學滑鼠IC的專業和業界領先的行動CMOS影像技術。行動應用正在採用光學手指導航來簡化人機介面,我們的目標是利用這個裝置深入高速成長的行動應用領域。」

VD5376已開始供應樣品和產品。

關於意法半導體
意法半導體(STMicroelectronics;ST)是全球領先的半導體解決方案供應商,為各種應用領域的電子裝置製造商提供創新的解決方案。結合公司的大量技術、設計能力和智慧財產權、策略合作伙伴關係以及製造實力,意法半導體矢志成為多媒體融合和功率應用領域的產業領袖。2009年,公司淨收入為85.1億美元。詳情請瀏覽意法半導體公司網站 www.st.com
